Écrans de Cantonnement de Fumée en Verre — Prescription Technique et Références au Luxembourg
Dans les établissements recevant du public, le cantonnement de fumée est une obligation réglementaire précise : les écrans vitrés canalisent les fumées lors d'un incendie pour protéger les voies d'évacuation et limiter la propagation. Vitralux réalise ces installations avec des vitrages certifiés pour les plus grands projets luxembourgeois.
Le cantonnement de fumée : une obligation réglementaire, une expertise technique
Dans tout établissement recevant du public de grande surface — centre commercial, showroom, aérogare, hôpital, établissement scolaire — la réglementation incendie impose la mise en place d'un système de désenfumage. Les écrans de cantonnement de fumée font partie de ce système : ils créent des « cantons » dans les grands volumes, c'est-à-dire des zones délimitées dans lesquelles la fumée est confinée lors d'un incendie, laissant libres les voies d'évacuation et facilitant l'intervention des pompiers.
Les écrans de cantonnement en verre sont la solution esthétiquement la plus satisfaisante : contrairement aux écrans opaques (tôles, plaques de plâtre), le verre maintient la transparence visuelle dans les espaces à architecture ouverte, préserve la lumière naturelle et s'intègre sans rupture dans le design global du bâtiment. Dans les grands centres commerciaux et les showrooms premium, c'est souvent le seul choix viable sur le plan architectural.
Vitralux réalise des écrans de cantonnement de fumée en verre certifié au Luxembourg depuis plusieurs années. Notre expérience sur des projets de référence comme Belval Plaza, la Cloche d'Or, Auchan Kirchberg et le showroom Landrover Luxembourg démontre notre capacité à répondre aux exigences techniques et réglementaires des grands maîtres d'ouvrage. Nous travaillons en coordination avec les bureaux de sécurité incendie, les architectes et les bureaux d'études pour intégrer les écrans dans les systèmes de désenfumage dès la phase de conception.
Comment fonctionne un écran de cantonnement de fumée ?
Lors d'un incendie dans un grand volume non cloisonné (hall de centre commercial, atrium, showroom), la fumée monte et se répand horizontalement sous le plafond. Sans cantonnement, elle envahit rapidement la totalité de l'espace, bloquant la visibilité et rendant l'évacuation dangereuse.

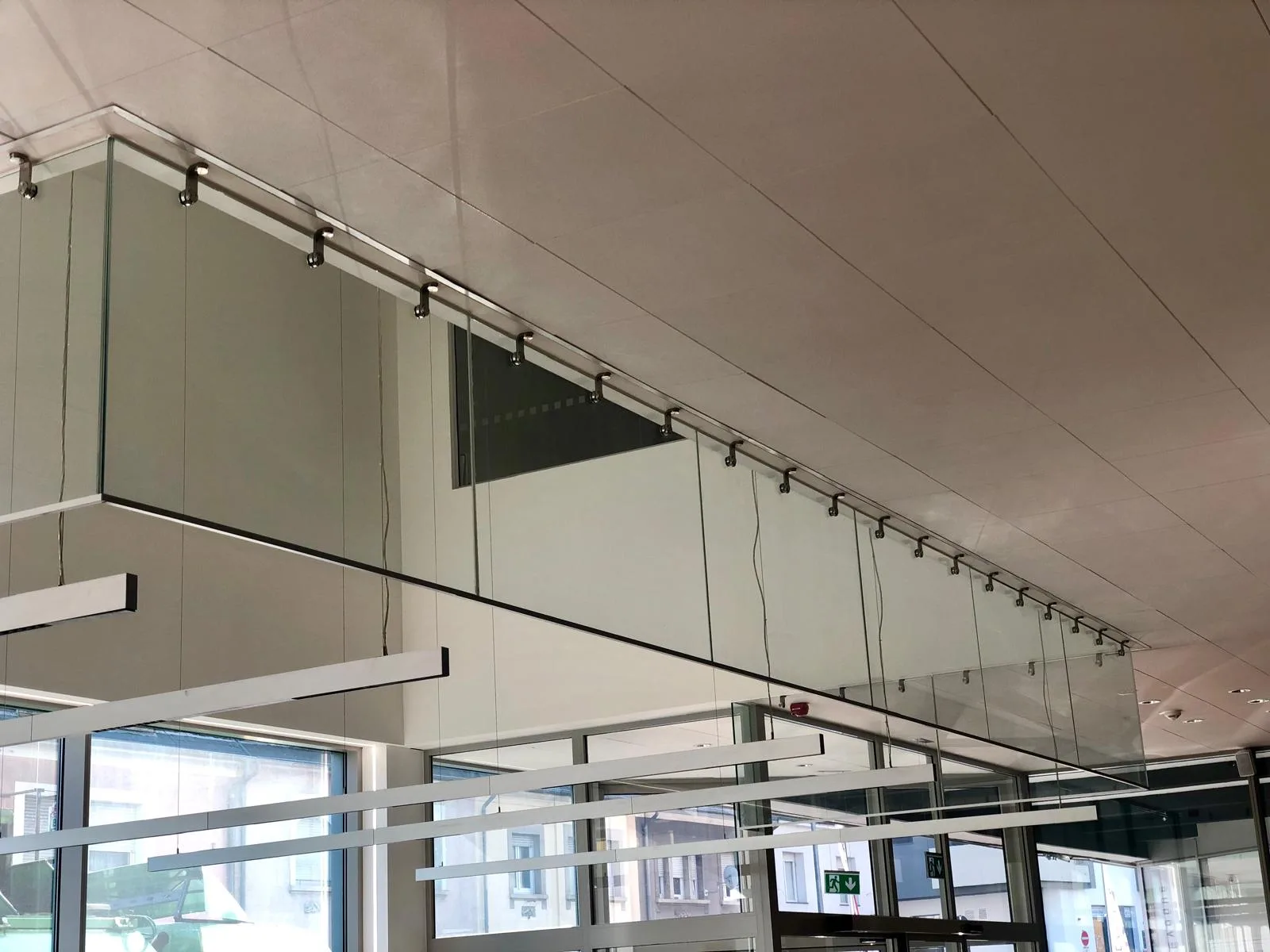

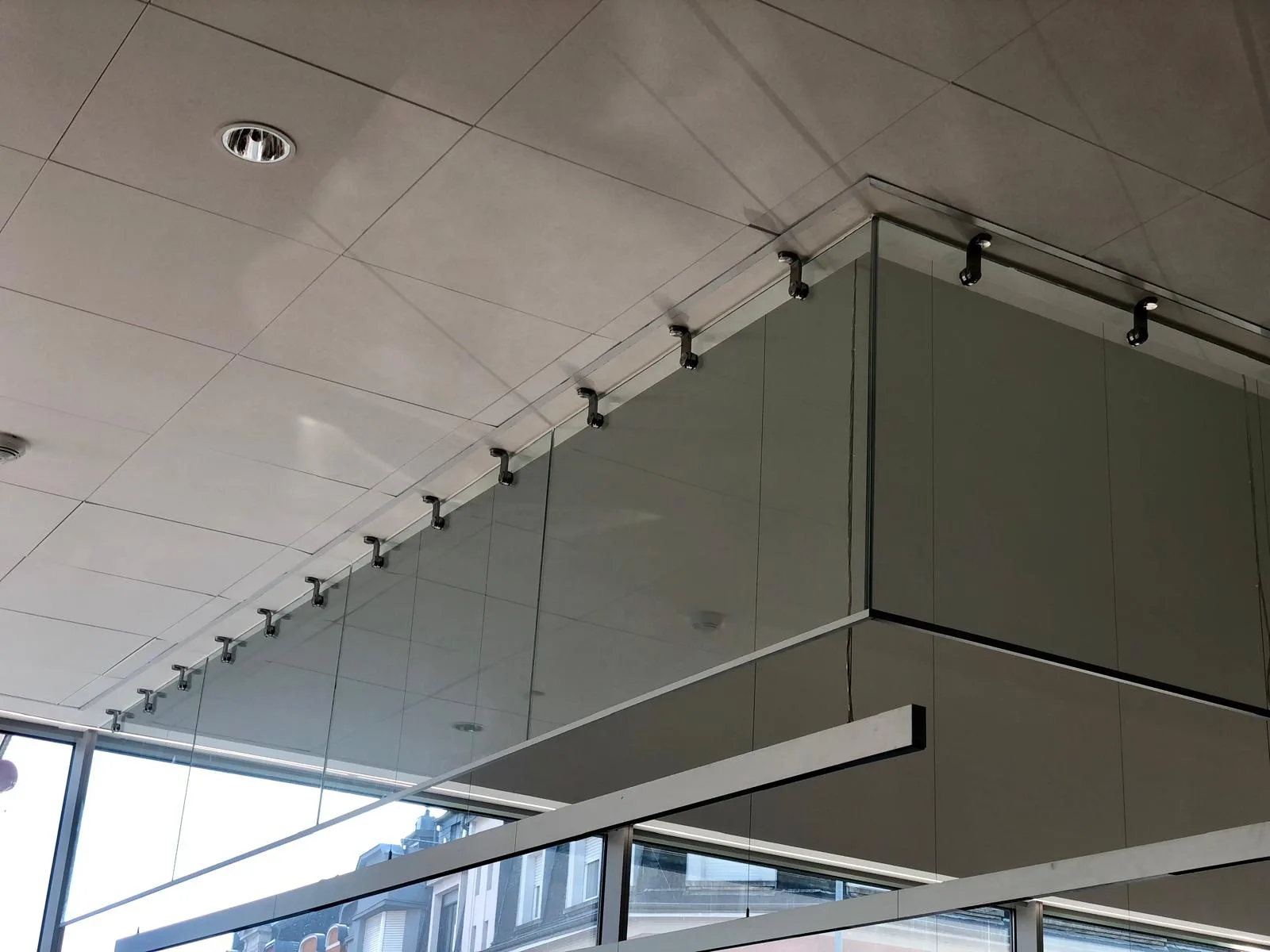

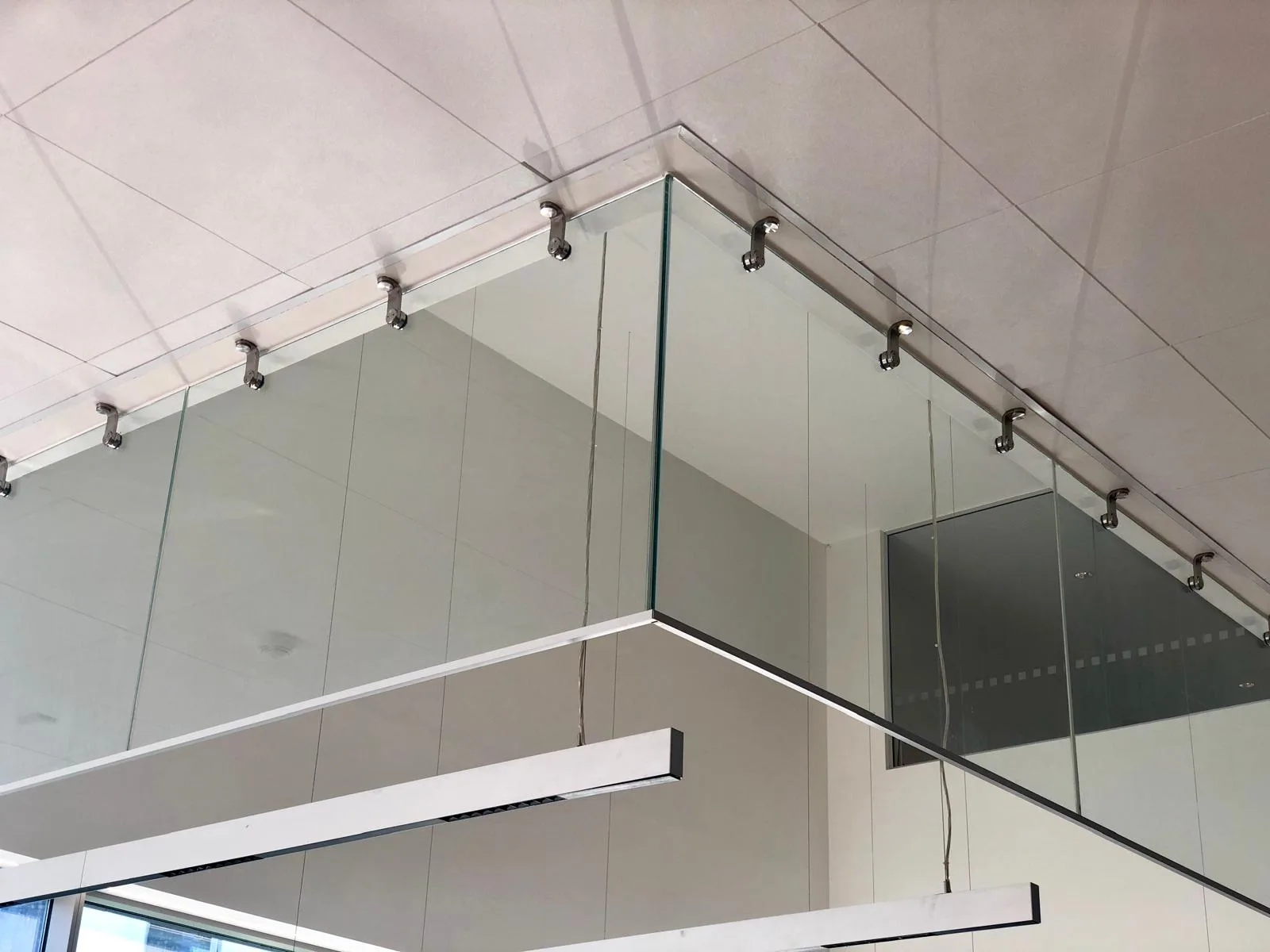

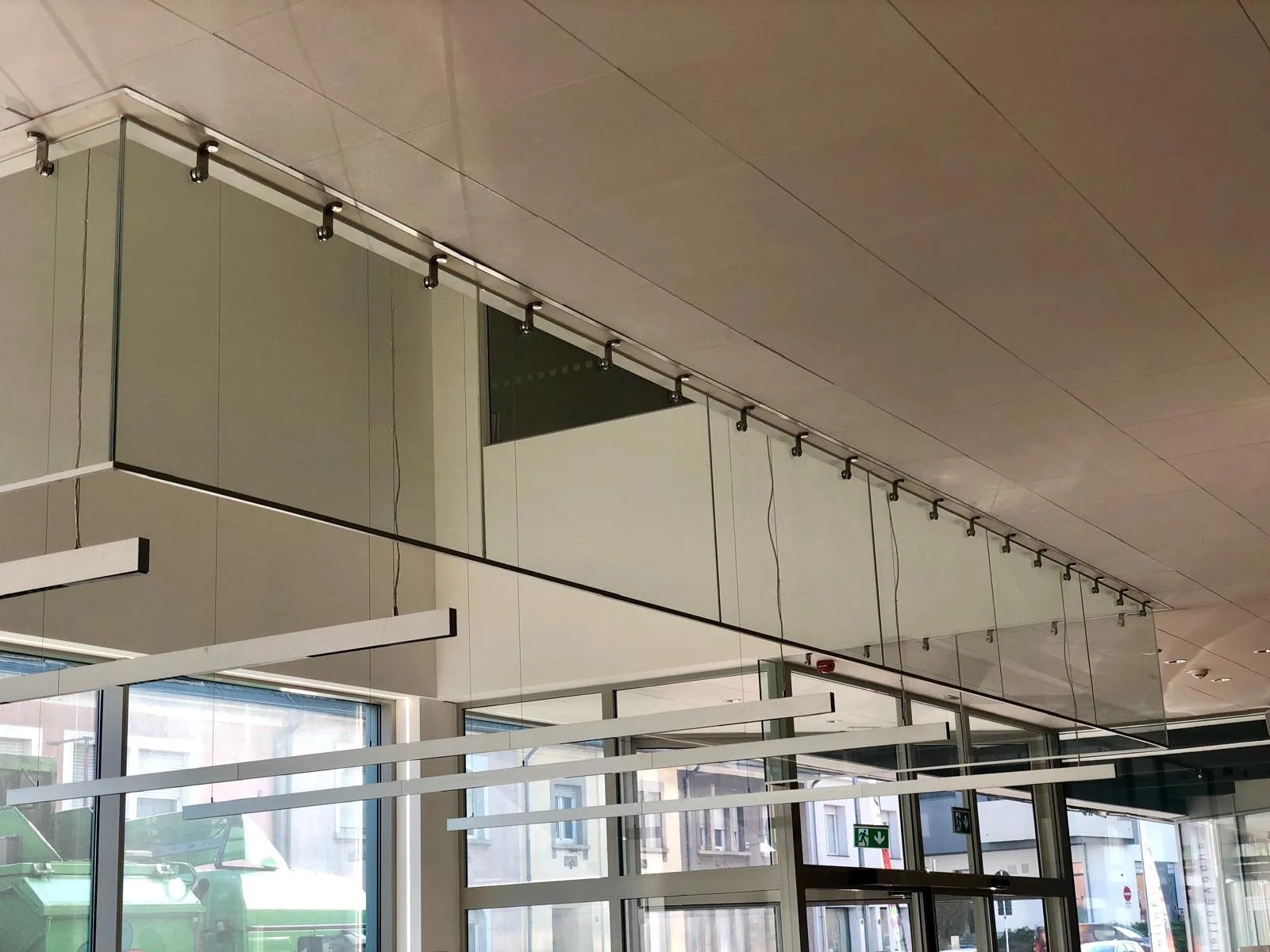

Les écrans de cantonnement sont des panneaux verticaux fixés en plafond ou suspendus sous la structure : ils descendent sous le plafond sur une hauteur définie par la prescription incendie et délimitent des zones indépendantes. La fumée est ainsi confinée dans chaque canton. Des extracteurs de fumée (exutoires ou désenfumage mécanique) évacuent ensuite la fumée canton par canton.
- Hauteur de descente : définie selon les exigences réglementaires et la hauteur du volume

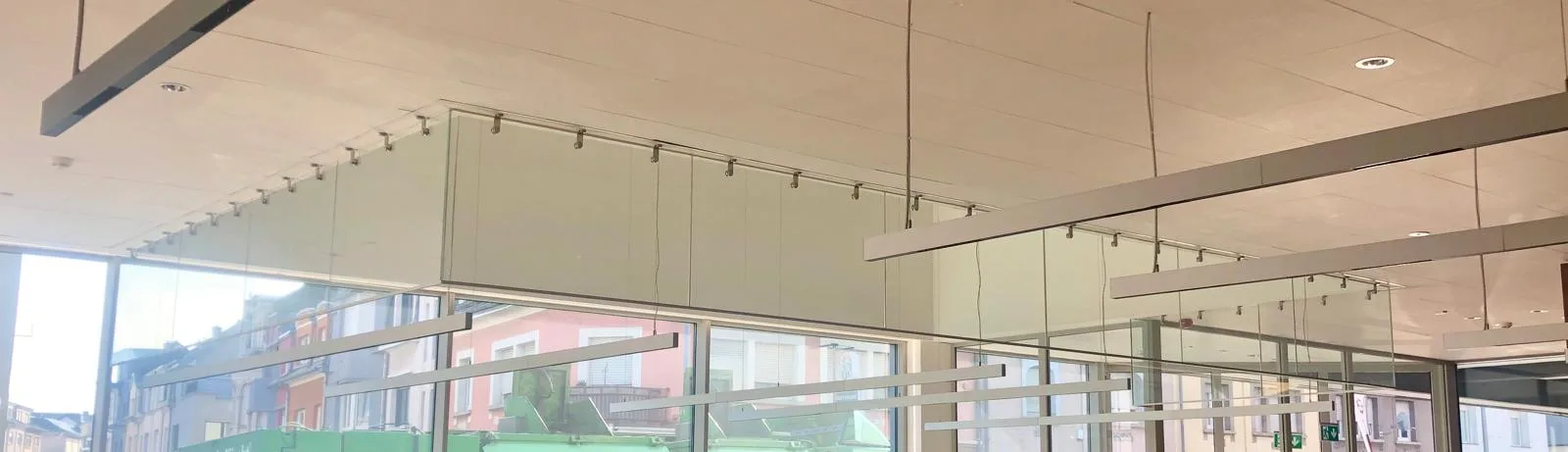

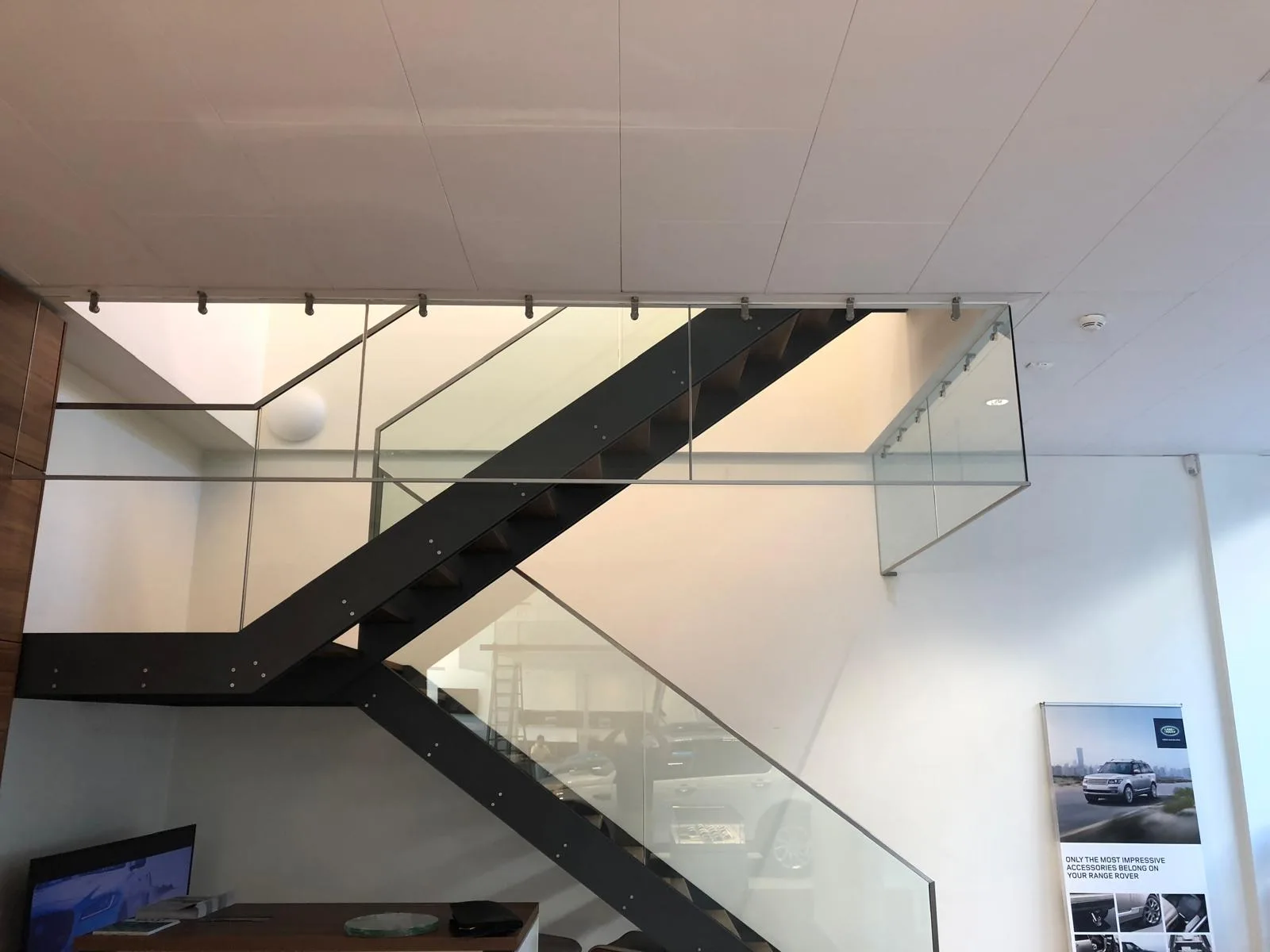

- Fixation : suspendu sous plafond ou béton via profilés inox ou aluminium certifiés
- Verre : certifié pour résister aux hautes températures et au choc thermique lors d'un incendie
- Résistance au feu : selon la classification réglementaire applicable (E, EI, EW selon l'usage)
Note réglementaire
Les exigences précises (hauteur de descente, classification de résistance au feu, surface des cantons) dépendent du type d'ERP, de sa catégorie et de la réglementation luxembourgeoise applicable. Vitralux travaille sur la base des prescriptions du bureau de sécurité incendie et de l'architecte. Ne pas intégrer de valeurs réglementaires spécifiques sur le site sans validation par un bureau d'études.
Vitrages certifiés pour le cantonnement de fumée
Verre trempé certifié
Le verre trempé standard est souvent utilisé pour les écrans de cantonnement non coupe-feu. Sa résistance aux chocs thermiques modérés en fait un choix viable pour les écrans dont la fonction est principalement de canaliser la fumée froide.
Verre borosilicate
Verre à très haute résistance thermique : supporte des variations de température extrêmes sans se fissurer. Utilisé pour les écrans dans les zones où une exposition directe aux flammes est possible.
Verre feuilleté coupe-feu certifié
Verre avec intérieur en gel intumescent : en cas d'incendie, le gel se transforme en mousse opaque et isolante qui maintient l'étanchéité au feu pendant la durée de certification (EI30, EI60, etc.).
Verre extra-clair
Pour les espaces où l'esthétique est prioritaire : l'extra-clair élimine la teinte verte du verre standard et donne aux écrans un aspect pratiquement invisible. Très utilisé dans les centres commerciaux premium.
Besoin d'un compartimentage résistant aux flammes plutôt que d'un cantonnement de fumée ? Consultez notre page vitrage coupe-feu EI30 à EI120.
Quatre projets de référence au Luxembourg
Vitralux a réalisé les écrans de cantonnement de fumée de plusieurs projets majeurs au Luxembourg. Ces réalisations témoignent de notre capacité à intervenir dans des chantiers de grande envergure, en coordination avec les autres corps de métier et dans le respect des contraintes réglementaires et des délais.

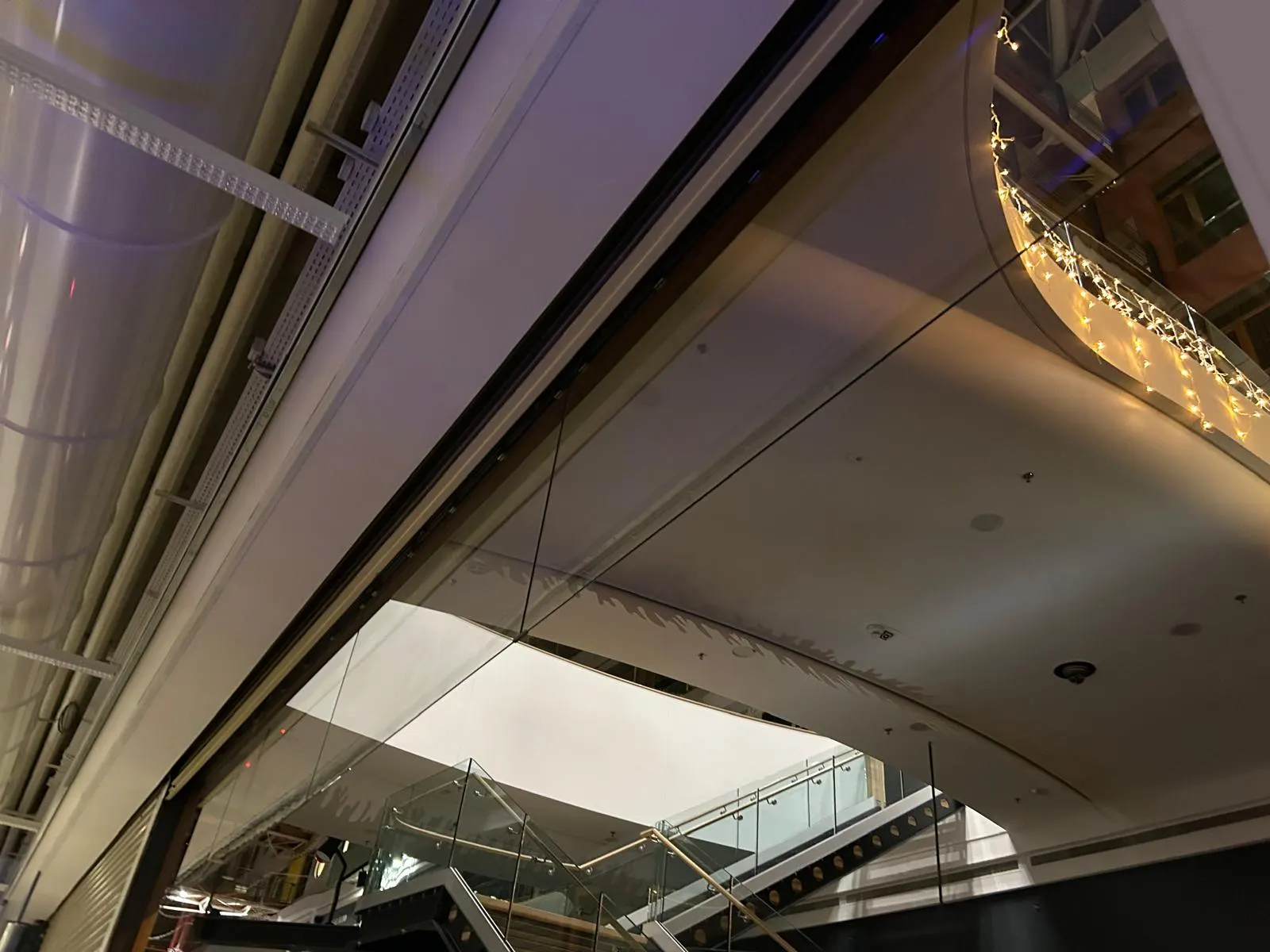

Belval Plaza
Écrans de cantonnement de fumée installés dans les galeries commerciales du centre Belval Plaza. Grande superficie vitrée, coordination avec le système de désenfumage mécanique du bâtiment.
Cloche d'Or
Écrans de cantonnement vitrés dans les espaces communs du centre commercial Cloche d'Or. Exigences architecturales élevées : verre extra-clair pour préserver le rendu visuel du bâtiment.

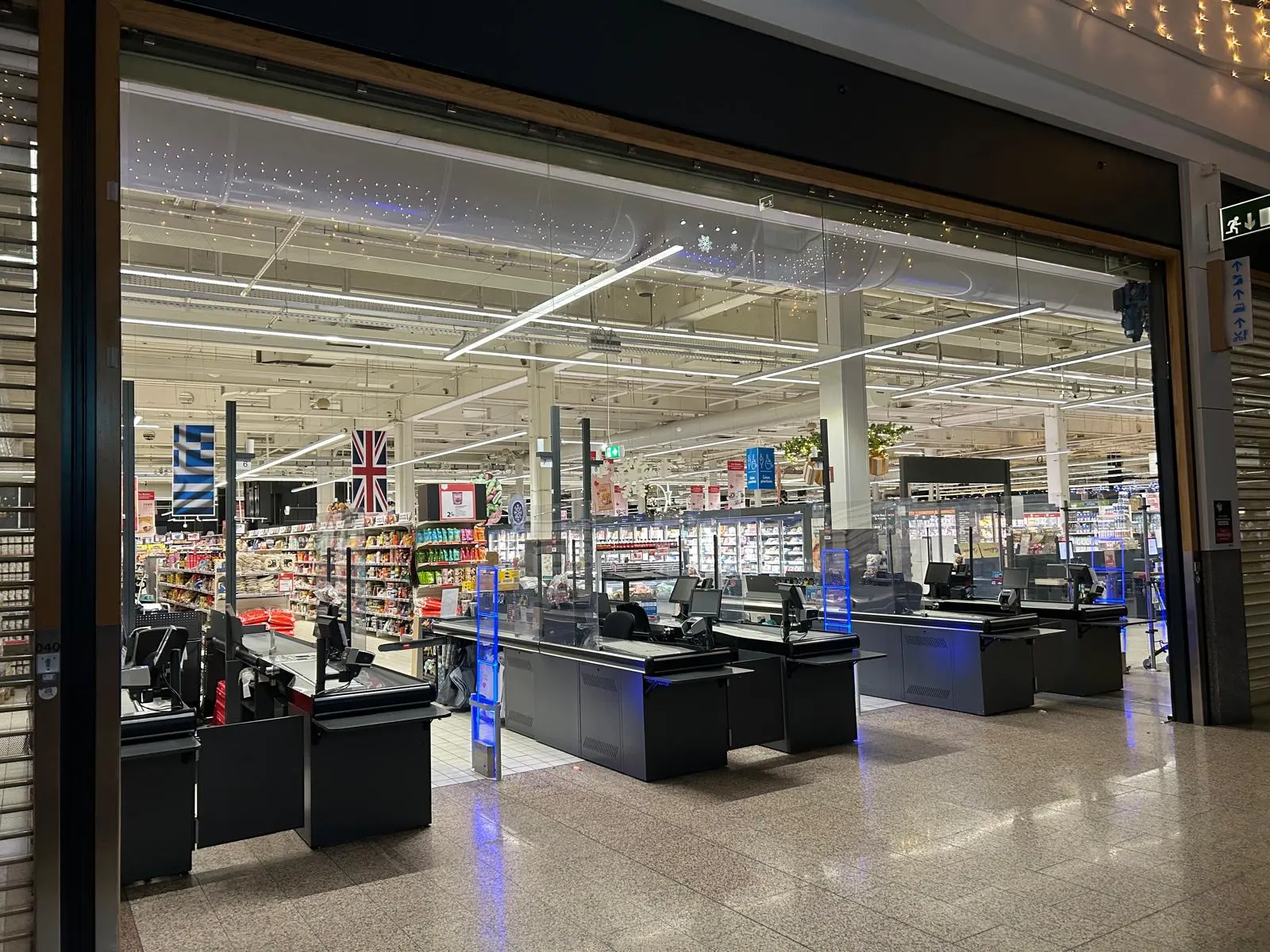

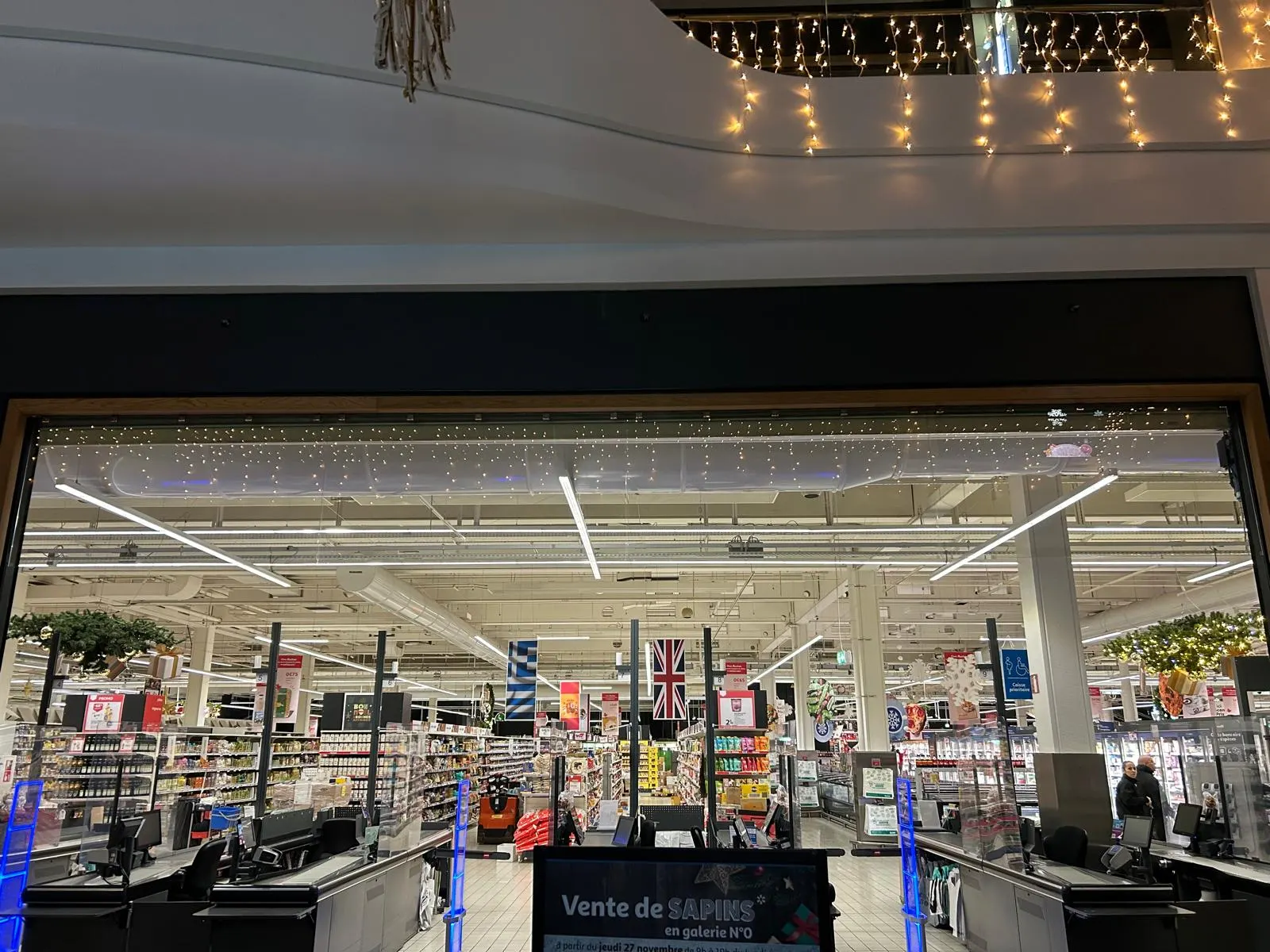

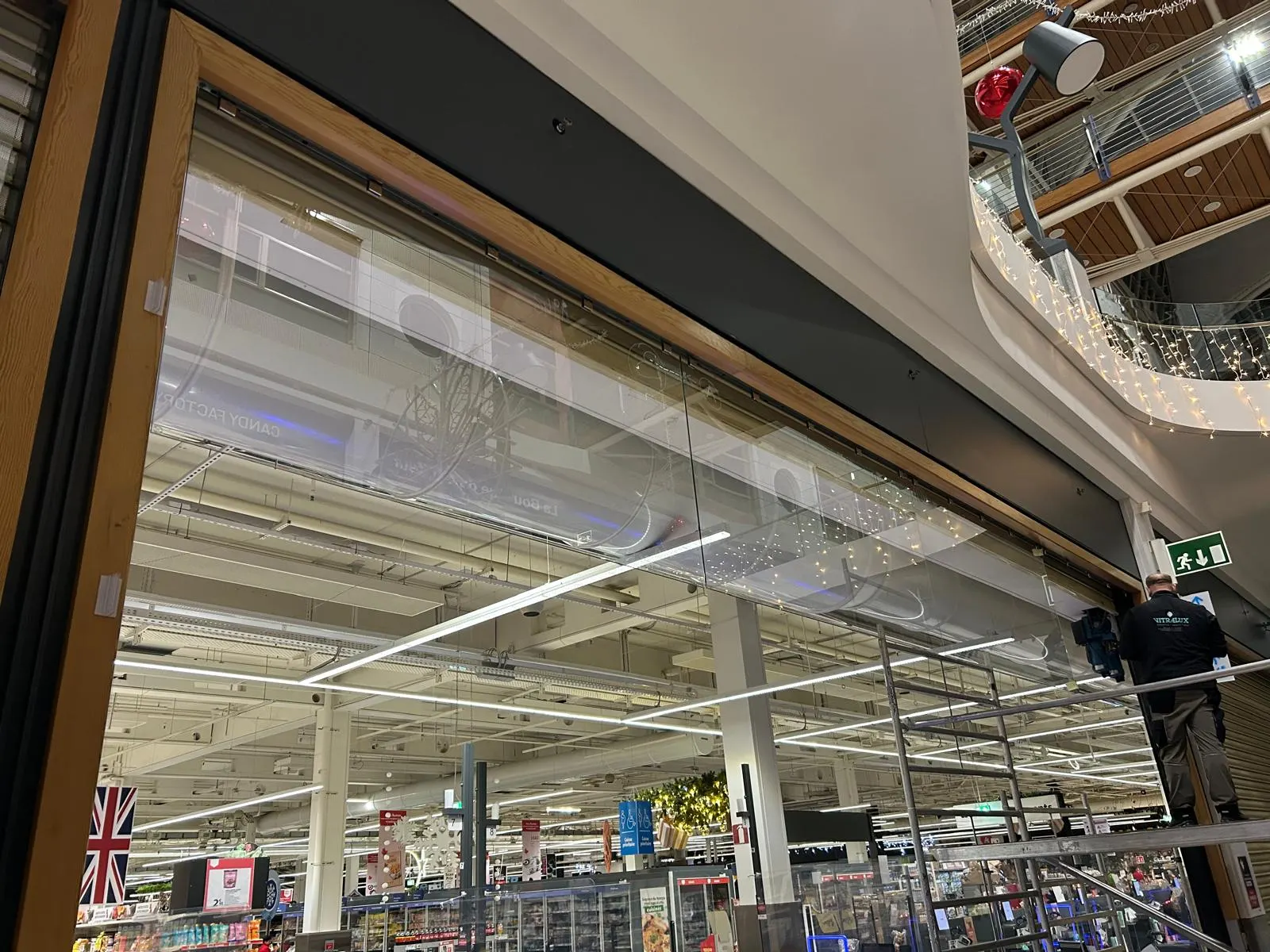

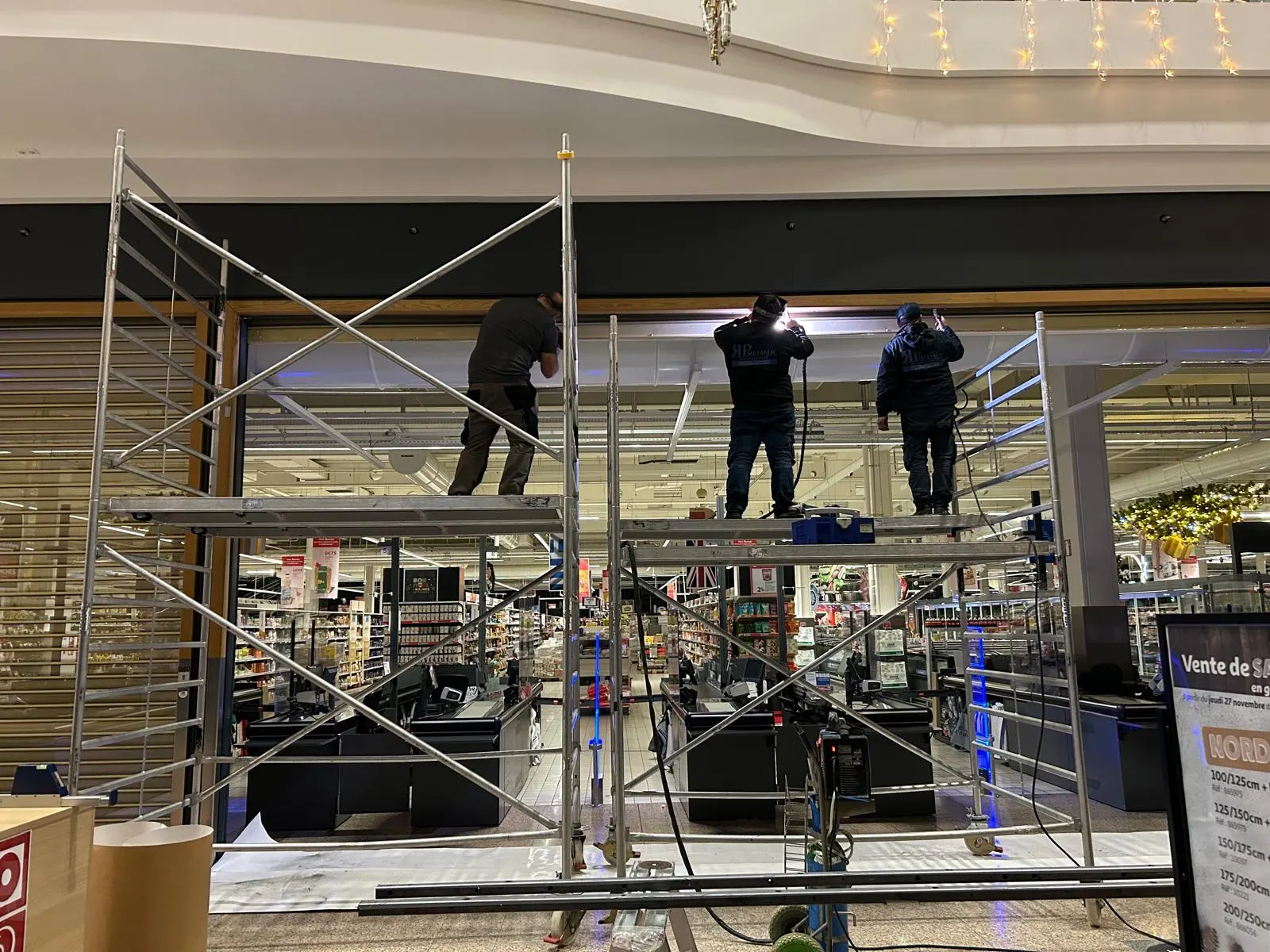

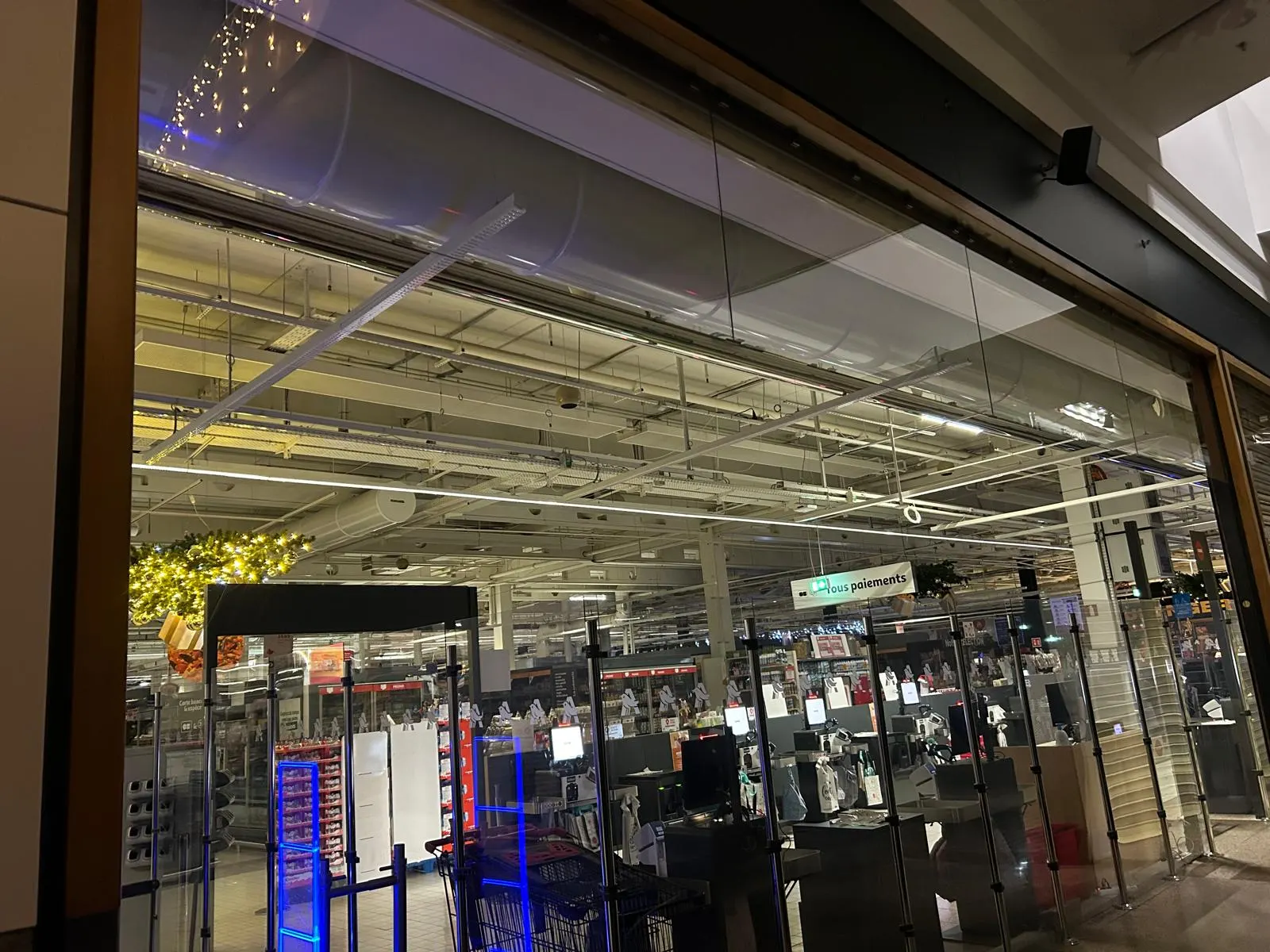

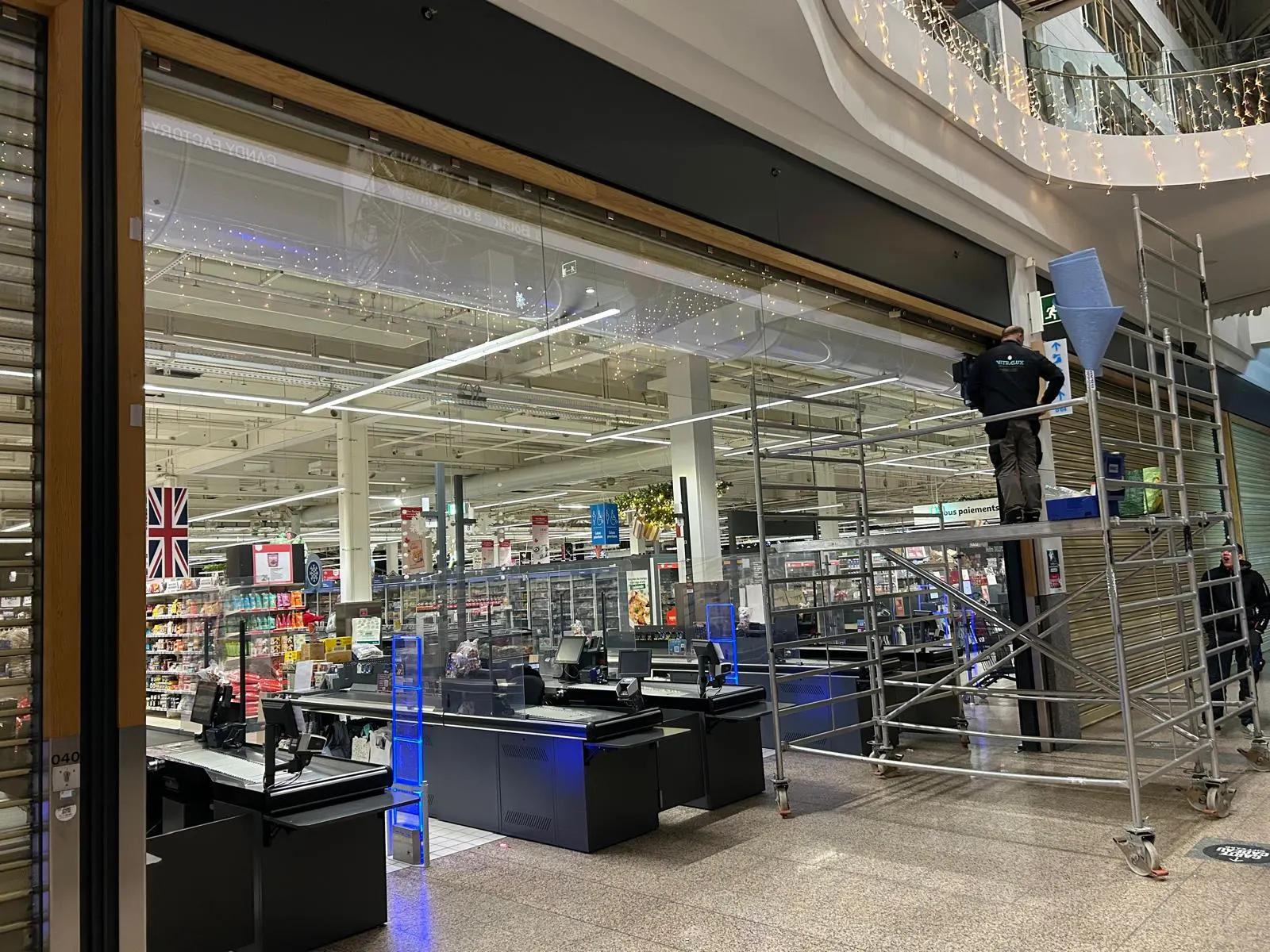

Auchan Kirchberg
Écrans de cantonnement dans les galeries et les espaces de vente du centre Auchan Kirchberg. Grande surface, système de suspension complexe sous dalle béton.

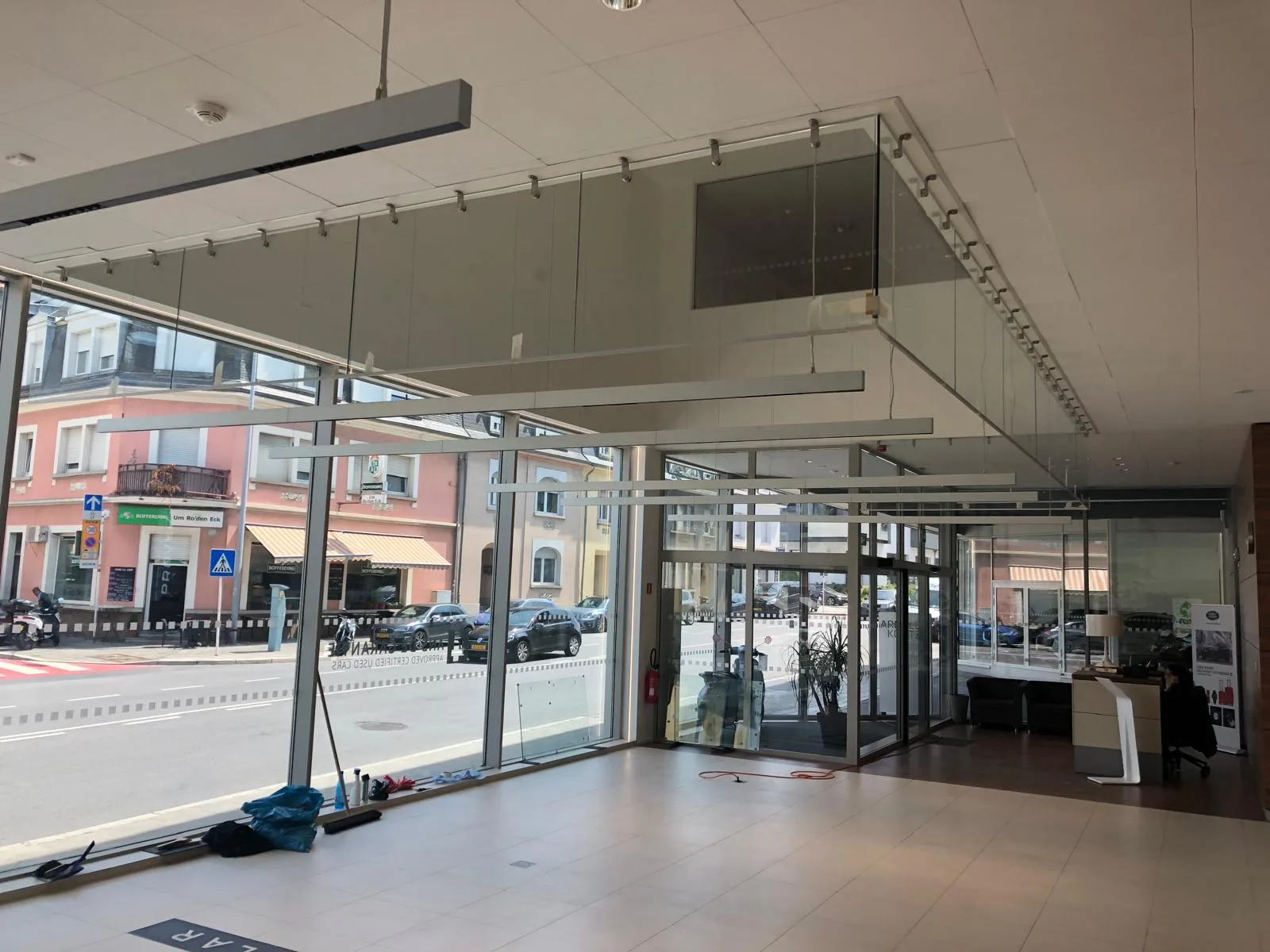

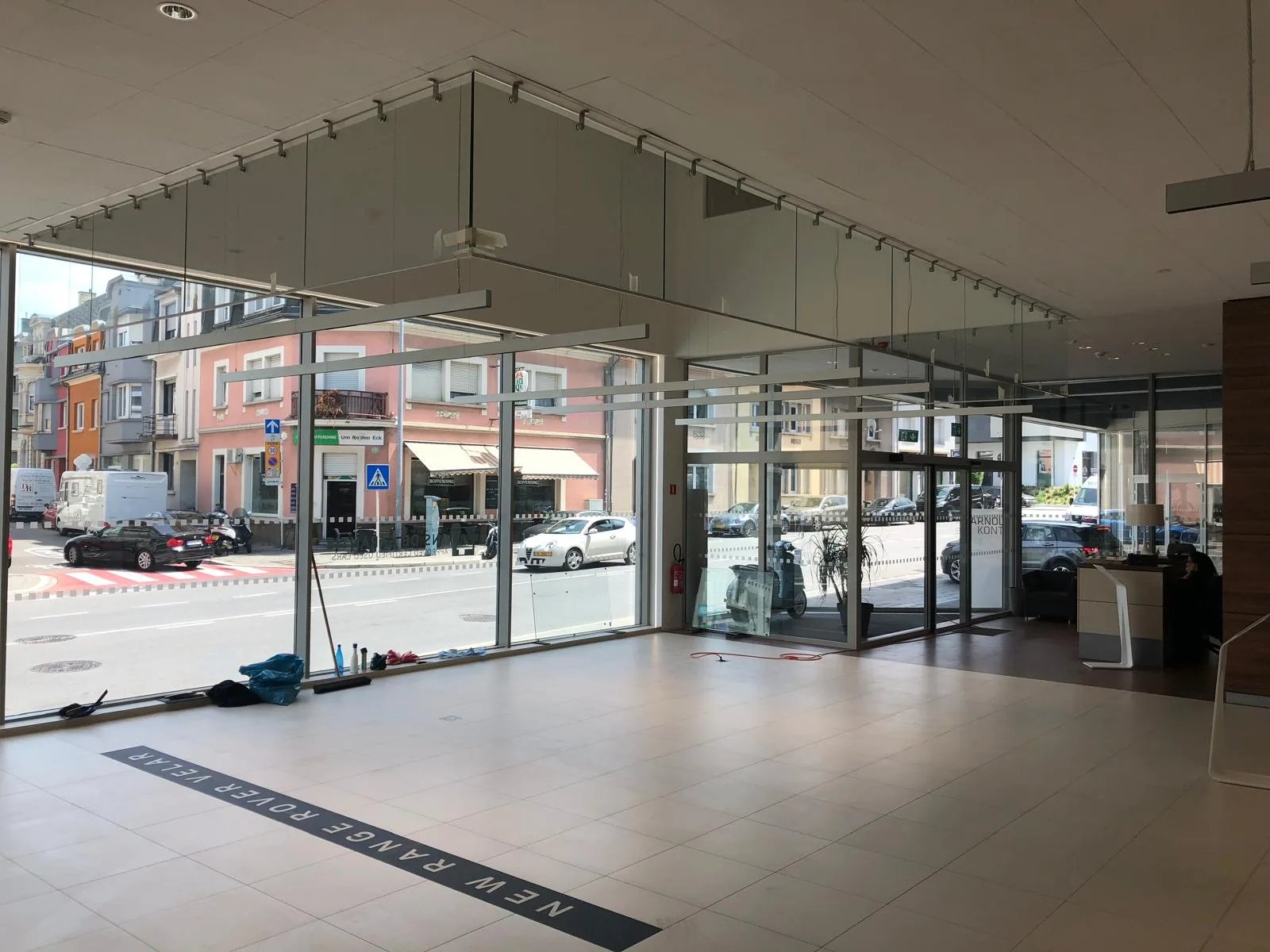

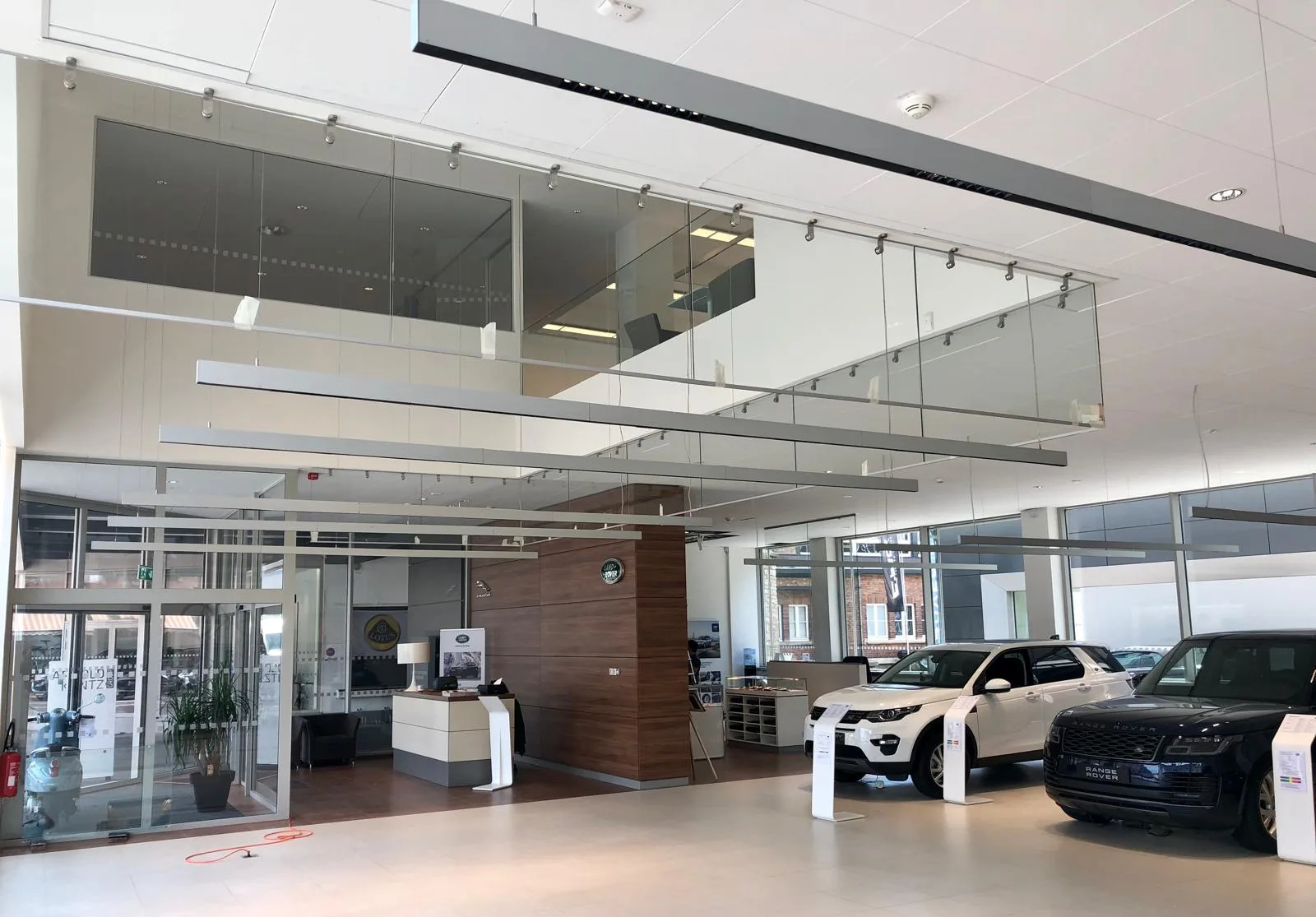

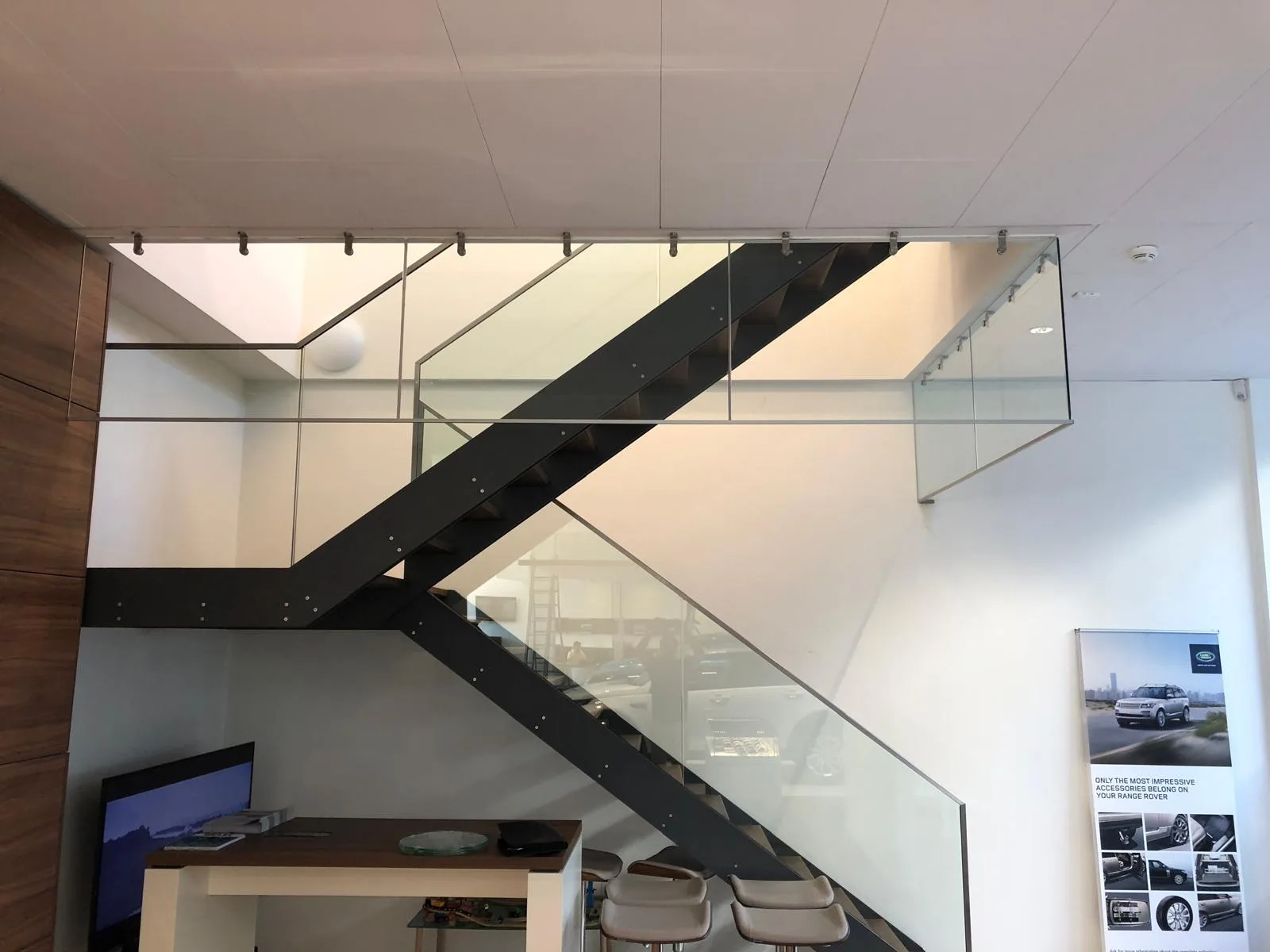

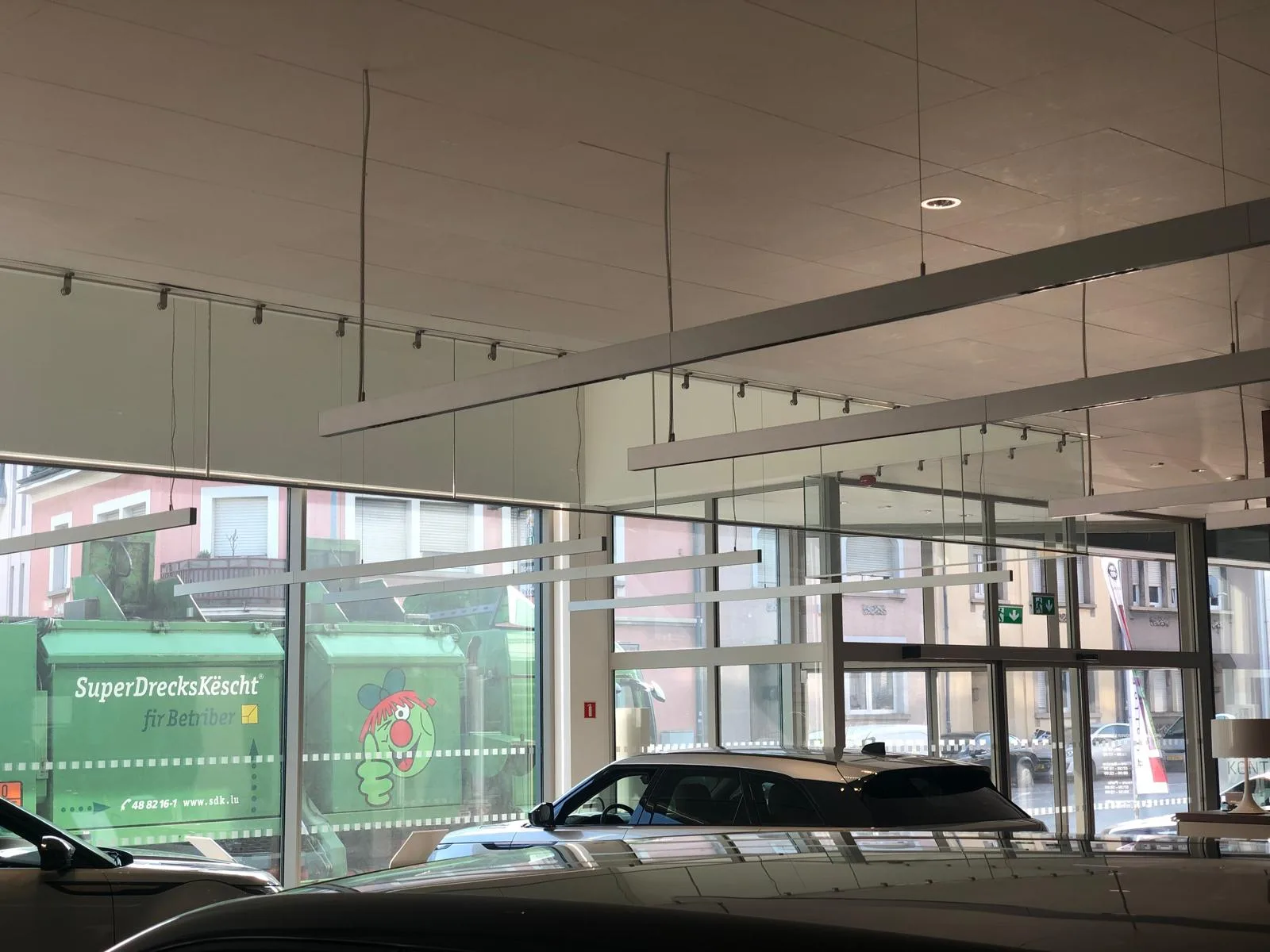

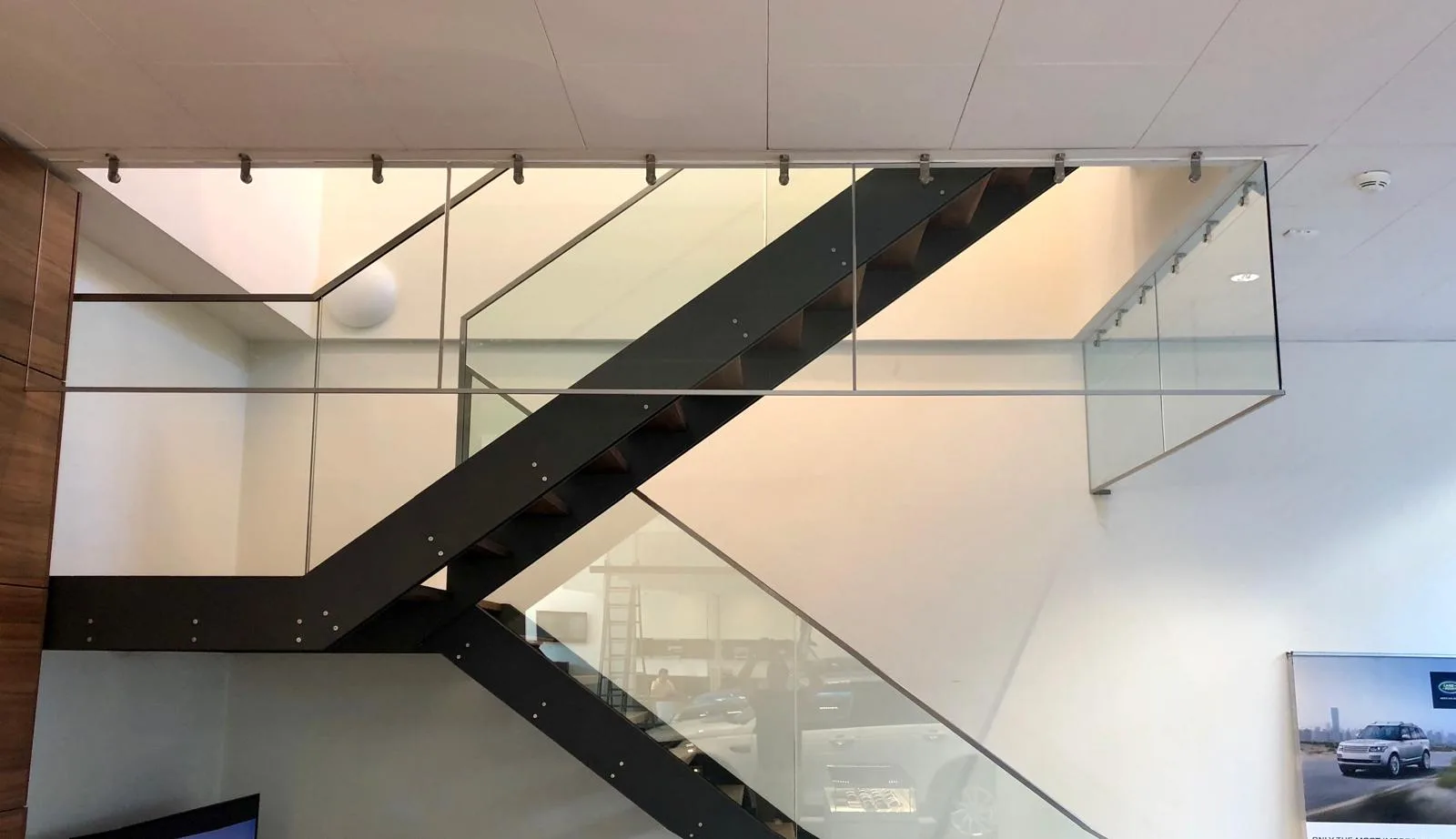

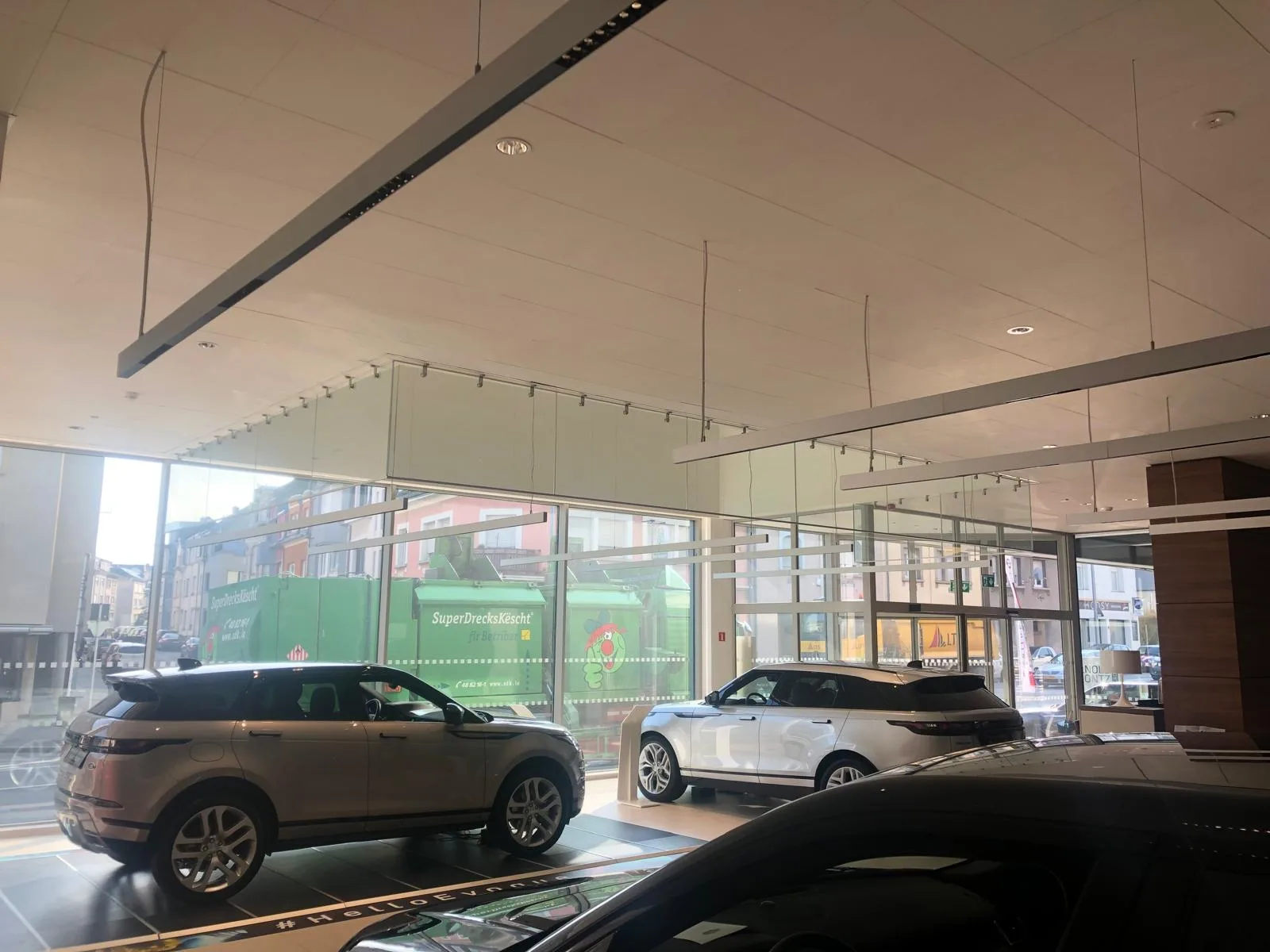

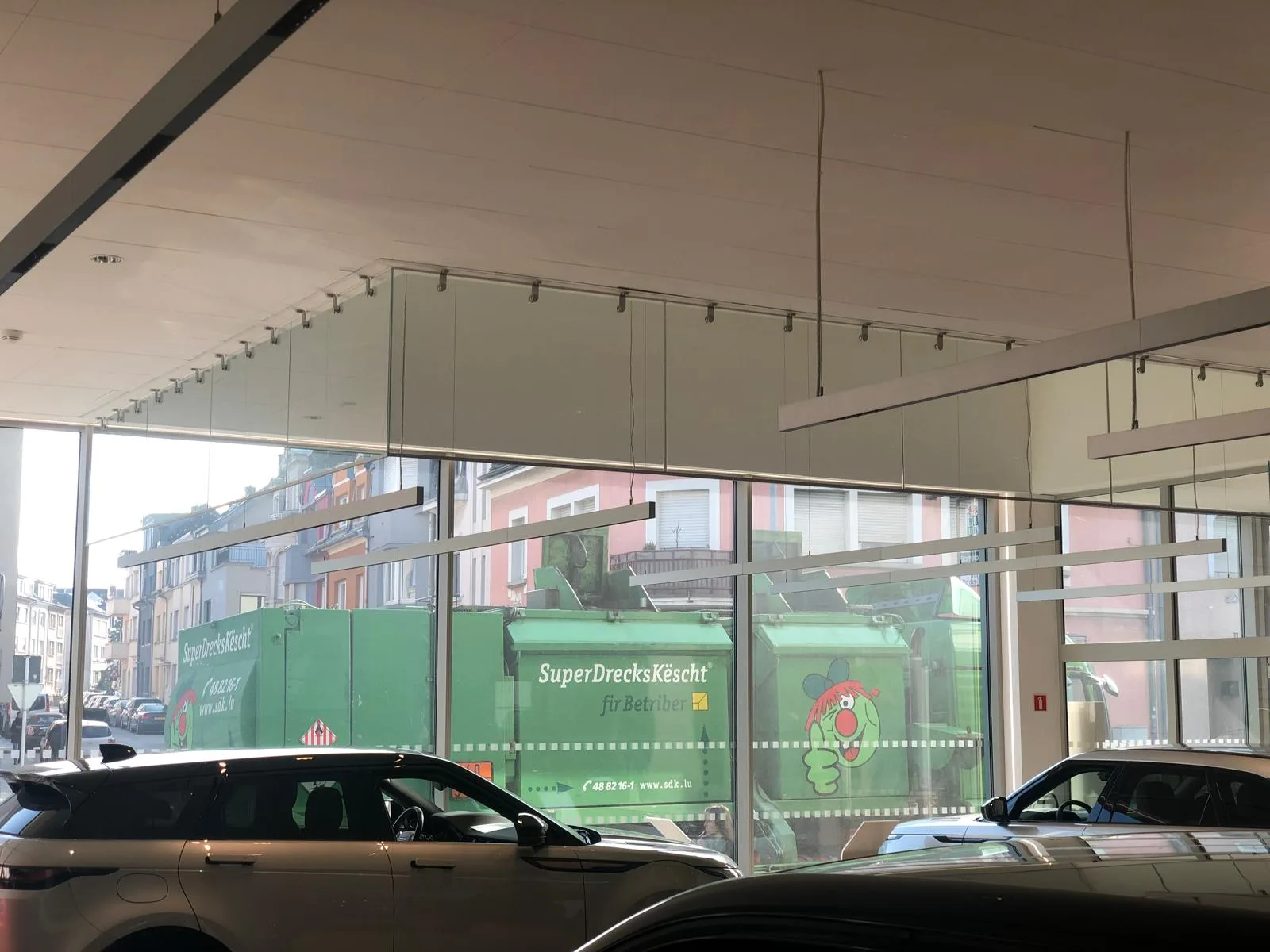

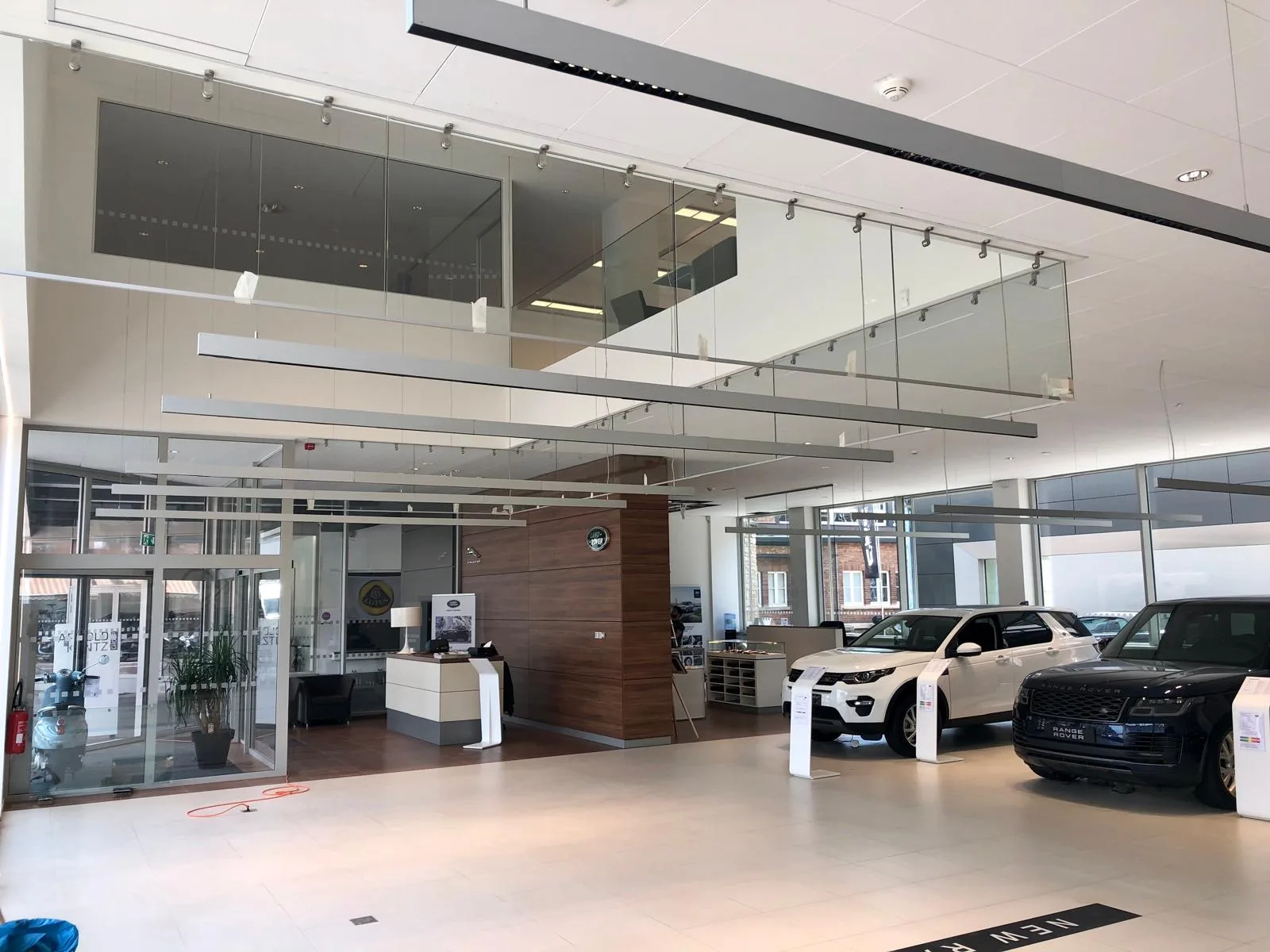

Landrover Luxembourg
Écrans de cantonnement dans le showroom automobile Landrover Luxembourg. Exigences haut de gamme : verre extra-clair, rendu discret dans un espace de présentation.

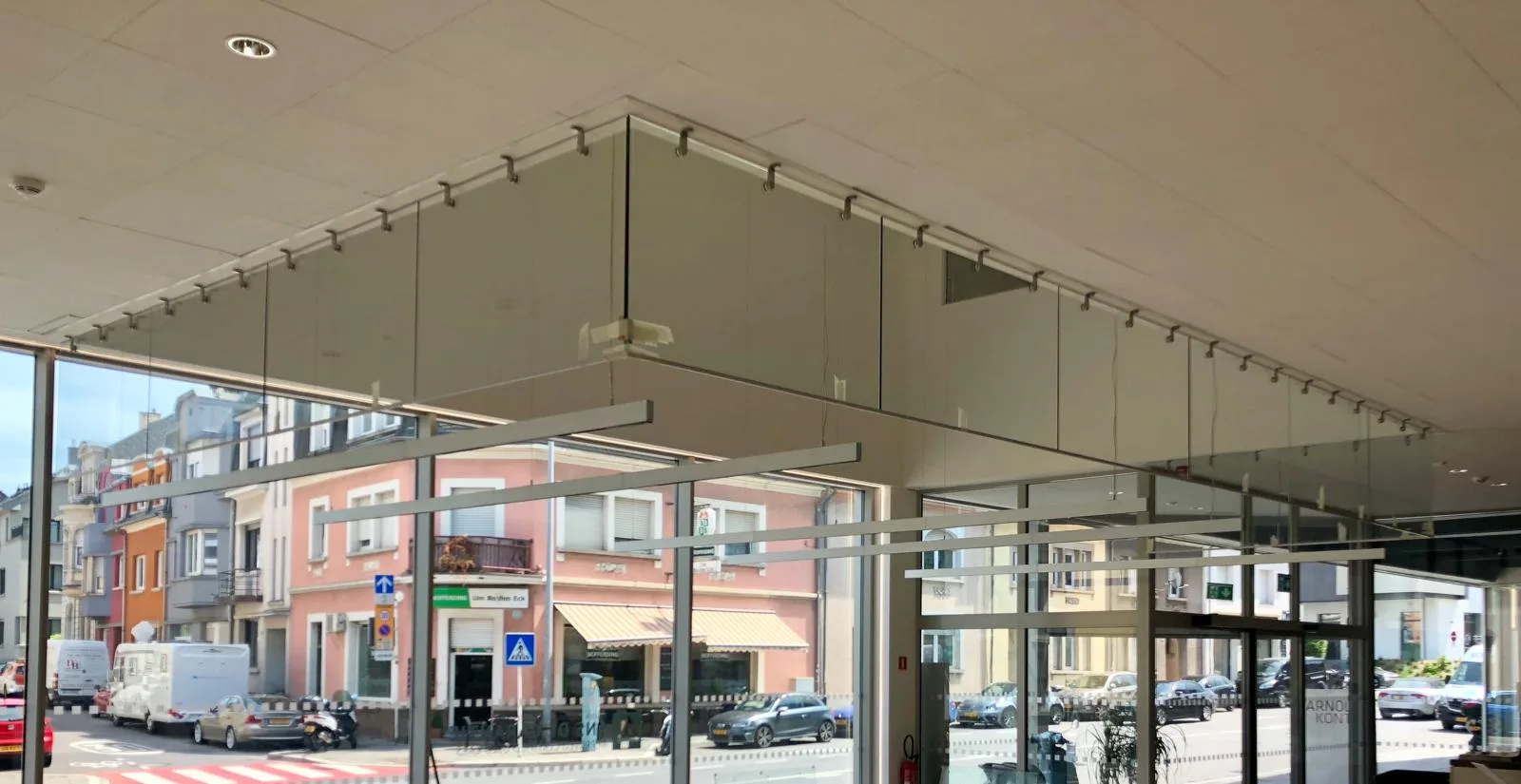

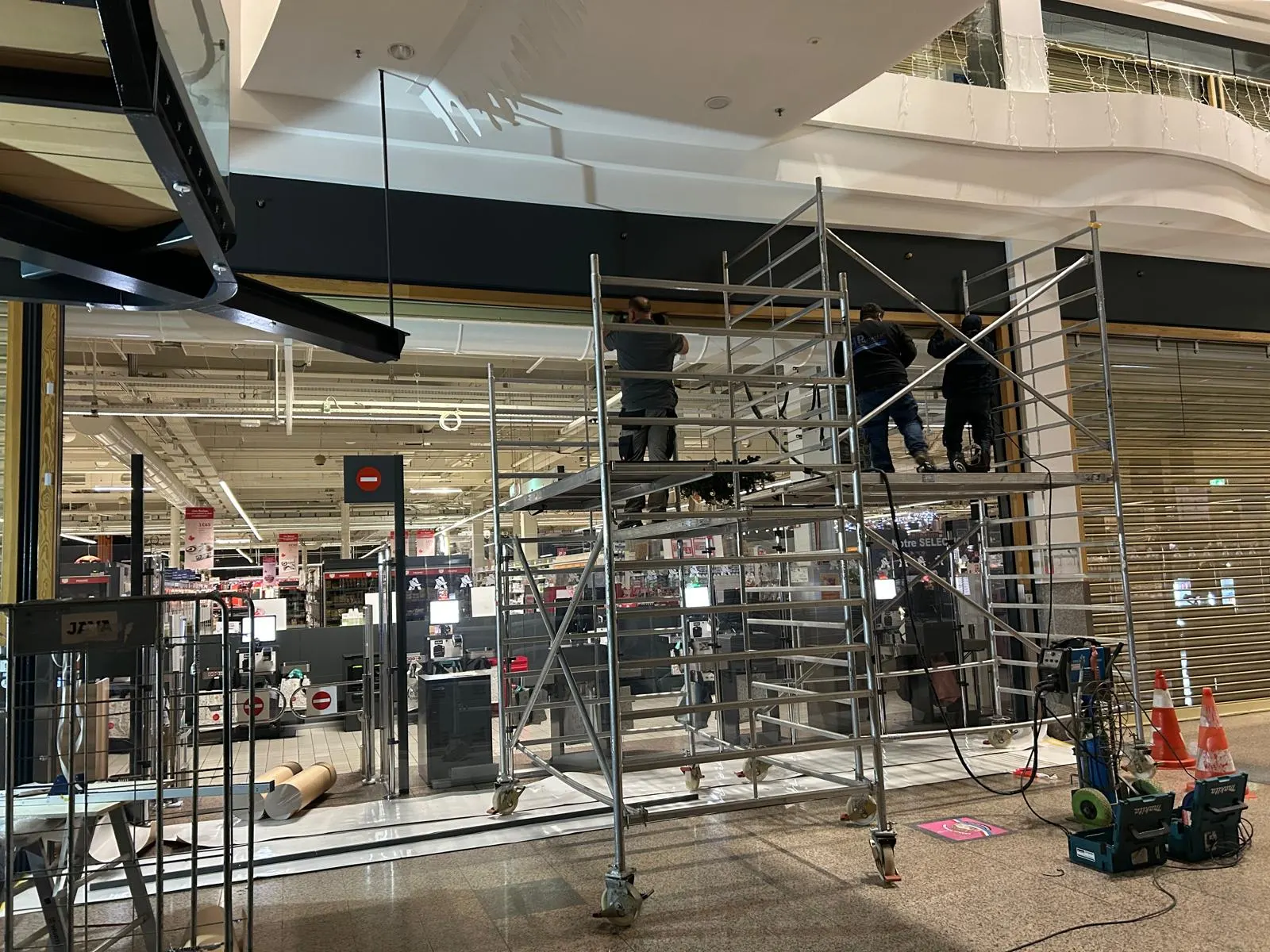

Nos écrans de cantonnement de fumée en centre commercial
Notre processus sur les grands projets
Prescription technique
Vitralux intervient dès la phase de conception en lien avec l'architecte et le bureau de sécurité incendie : nous définissons le type de verre requis, les dimensions des écrans, le système de suspension et les certifications nécessaires.
Étude technique et devis
Sur la base des plans et des prescriptions du dossier de sécurité incendie, nous réalisons une étude technique complète et établissons un devis détaillé par zone.
Fabrication certifiée
Le verre est commandé auprès de nos fournisseurs certifiés et coupé aux dimensions exactes dans notre atelier luxembourgeois.
Coordination chantier
Nous coordonnons la pose avec les autres corps de métier : gros œuvre, CVC, électricité et système de désenfumage. La pose des écrans intervient généralement en phase de second œuvre, après les travaux de plafond.
Fourniture des attestations
À la réception, Vitralux fournit les fiches techniques des vitrages utilisés et les attestations nécessaires pour le dossier de réception incendie et l'inspection des autorités compétentes.
Suivi et SAV
Vitralux assure le suivi après réception : remplacement de panneaux endommagés, vérification périodique des fixations sur demande.
Écrans de Cantonnement Vitralux — spécifications
| Application | Désenfumage — cantonnement de fumée dans les grands volumes |
|---|---|
| Type de bâtiment | ERP · Centres commerciaux · Showrooms · Hôtels · Immeubles de bureaux |
| Vitrages disponibles | Trempé certifié · Borosilicate · Feuilleté coupe-feu · Extra-clair |
| Hauteur de descente | À définir selon la prescription du bureau de sécurité incendie |
| Fixation | Suspension sous dalle ou sous plafond — profilés certifiés |
| Format | Sur mesure — toutes dimensions |
| Attestations | Fiches techniques des vitrages + attestations de conformité fournies à réception |
| Coordination | Architecte · Bureau de sécurité incendie · CVC · Électricien |
| Références LU | Belval Plaza · Cloche d'Or · Auchan Kirchberg · Landrover Luxembourg |
Fiches techniques — verre coupe-feu Pyroswiss SBS
Documentation du verre certifié utilisé pour nos écrans de cantonnement de fumée et parois coupe-feu.
Questions fréquentes sur les écrans de cantonnement de fumée
Un écran de cantonnement de fumée a pour fonction de confiner la fumée froide dans des zones définies pour faciliter le désenfumage et protéger les voies d'évacuation. Il n'est généralement pas dimensionné pour résister aux flammes directes. Une paroi coupe-feu (EI30, EI60, EI90…) est une séparation structurelle conçue pour contenir l'incendie et éviter sa propagation d'un compartiment à l'autre pendant une durée certifiée. Les deux types peuvent utiliser du verre certifié, mais les performances et les certifications sont différentes.
Oui. Vitralux peut intervenir dès la phase de conception pour aider l'architecte et le bureau de sécurité incendie à définir les spécifications techniques des écrans : type de verre, dimensions, système de fixation, attestations disponibles. Cette intervention en amont permet de s'assurer que les écrans s'intègrent correctement dans le système de désenfumage et dans l'architecture du bâtiment.
Vitralux fournit les fiches techniques des vitrages utilisés (composition, résistance thermique, certifications), les plans d'exécution des écrans avec les dimensions et systèmes de fixation, et les attestations de conformité à la réception. Ces documents peuvent être soumis à l'autorité compétente luxembourgeoise pour la réception des établissements recevant du public.
Oui. Vitralux intervient sur l'ensemble du Grand-Duché de Luxembourg pour tous les types de chantiers, des projets résidentiels aux grands établissements recevant du public. Pour les projets de grande envergure, nous coordonnons nos interventions avec les plannings de chantier et les autres corps de métier.
