Cloison Acoustique Vitrée quint-it qi2 — Jusqu'à 51,6 dB Certifiés Fraunhofer
La question la plus souvent posée sur les cloisons en verre est : « mais est-ce que ça isole vraiment le son ? ». Avec le système quint-it qi2, la réponse est chiffrée, certifiée et publiée par l'institut Fraunhofer IBP de Munich : jusqu'à 51,6 dB en porte et 49 dB en cloison.
La preuve par les chiffres : quand le verre isole aussi bien que le béton
L'idée reçue selon laquelle « le verre ne peut pas isoler le son » appartient au passé. Le système quint-it qi2 est une cloison vitrée de bureau spécifiquement conçue pour l'isolation acoustique : chaque détail de sa conception — le double vitrage VSG acoustique, les profils d'assemblage spéciaux, les joints périmétraux et les garnitures de sol — a été optimisé pour maximiser l'atténuation des sons aériens.
Les performances du système quint-it qi2 ont été mesurées par le Fraunhofer IBP de Munich en décembre 2024 et en février 2025 : l'institut de référence européen en acoustique du bâtiment. La série de mesures 12334 couvre 14 configurations différentes de porte et de cloison, avec des vitrages allant du MDF standard au double VSG acoustique. Les résultats sont publiés et disponibles sur demande.
Vitralux installe le système quint-it qi2 au Luxembourg pour les salles de conférence, les bureaux de direction, les cabinets médicaux, les salles de réunion confidentielles et tous les espaces où une isolation phonique certifiée est une exigence fonctionnelle et non un simple souhait. Le système est intégralement démontable et réutilisable.
Les 14 valeurs certifiées — Fraunhofer IBP Munich 2024-2025
Toutes les valeurs ci-dessous sont issues des tests officiels Fraunhofer IBP, série 12334, réalisés en décembre 2024 (mesures 1-19) et en février 2025 (mesures 20-26). Taille du banc d'essai : porte = 2 m², cloison = 10,7 m². Le symbole ► indique la meilleure valeur de chaque configuration.
Configuration PORTE — Tests qi2-Wand (porte dans cloison)
| Composition verre | Notes | Rw (dB) | Mesure / Année |
|---|---|---|---|
| 2× 12 mm MDF + 50 mm fibre bois | Profils continus | 43,3 | S 12334-05 / 2024 |
| 2× 12 mm MDF + 1× 10 mm plaque gypse + 40 mm fibre | Profils continus | 47,7 | S 12334-06 / 2024 |
| 2× 12 mm MDF + 2× 10 mm plaque gypse + 30 mm fibre | Profils continus | 49,3 | S 12334-07 / 2024 |
| 1× 12,5 mm VSG-Akustik + 1× 12,76 mm VSG std | Film 0,5 mm SI + profils cont. + joints tapés | 48,4 | S 12334-19 / 2024 |
| 2× 12,5 mm VSG-Akustik | Film 0,5 mm SI + profils cont. + joints tapés | ► 51,6 | S 12334-18 / 2024 |
Configuration PORTE — Tests qi2-Tür (porte dans porte)
| Composition verre | Notes | Rw (dB) | Mesure / Année |
|---|---|---|---|
| 2× 12 mm MDF + 50 mm fibre bois | 2× joint bas de porte | 41,3 | S 12334-14 / 2024 |
| 2× 12 mm MDF + 1× 10 mm plaque gypse + 40 mm fibre | 2× joint bas de porte | 43,0 | S 12334-15 / 2024 |
| 2× 12 mm MDF + 2× 10 mm plaque gypse + 30 mm fibre | 2× joint bas de porte | 44,0 | S 12334-16 / 2024 |
| 2× 12,5 mm VSG-Akustik | Film 0,5 mm SI + 2× joint bas de porte | ► 45,6 | S 12334-13 / 2024 |
| 2× 12,5 mm VSG-Akustik | Film 0,5 mm SI + 2× joint bas + tapis 4 mm | 40,8 | S 12334-11 / 2024 |
Configuration CLOISON — Tests qi2-V12
| Composition verre | Notes | Rw (dB) | Mesure / Année |
|---|---|---|---|
| 2× 12,76 mm VSG std | 0,76 mm PVB + joints verre collés + profils cont. | 43,8 | S 12334-22 / 2025 |
| 1× 12,76 mm VSG std + 1× 12,5 mm VSG-Akustik | 0,76 mm PVB + 0,5 mm SI | 45,0 | S 12334-23 / 2025 |
| 2× 12,5 mm VSG-Akustik | 0,5 mm SI | 46,3 | S 12334-24 / 2025 |
| 2× 12,5 mm VSG-Akustik | 0,5 mm SI + 2× module qi2 + profils serrage | ► 49,0 | S 12334-26 / 2025 |
Documentation acoustique certifiée quint-it qi2
Le procès-verbal complet des mesures Fraunhofer IBP (série 12334) est disponible sur demande pour les maîtres d'ouvrage, architectes et bureaux de contrôle — demandez la documentation acoustique. Informations produit sur le site du fabricant : quint-it.de.
Quels espaces nécessitent une cloison vitrée acoustique certifiée ?

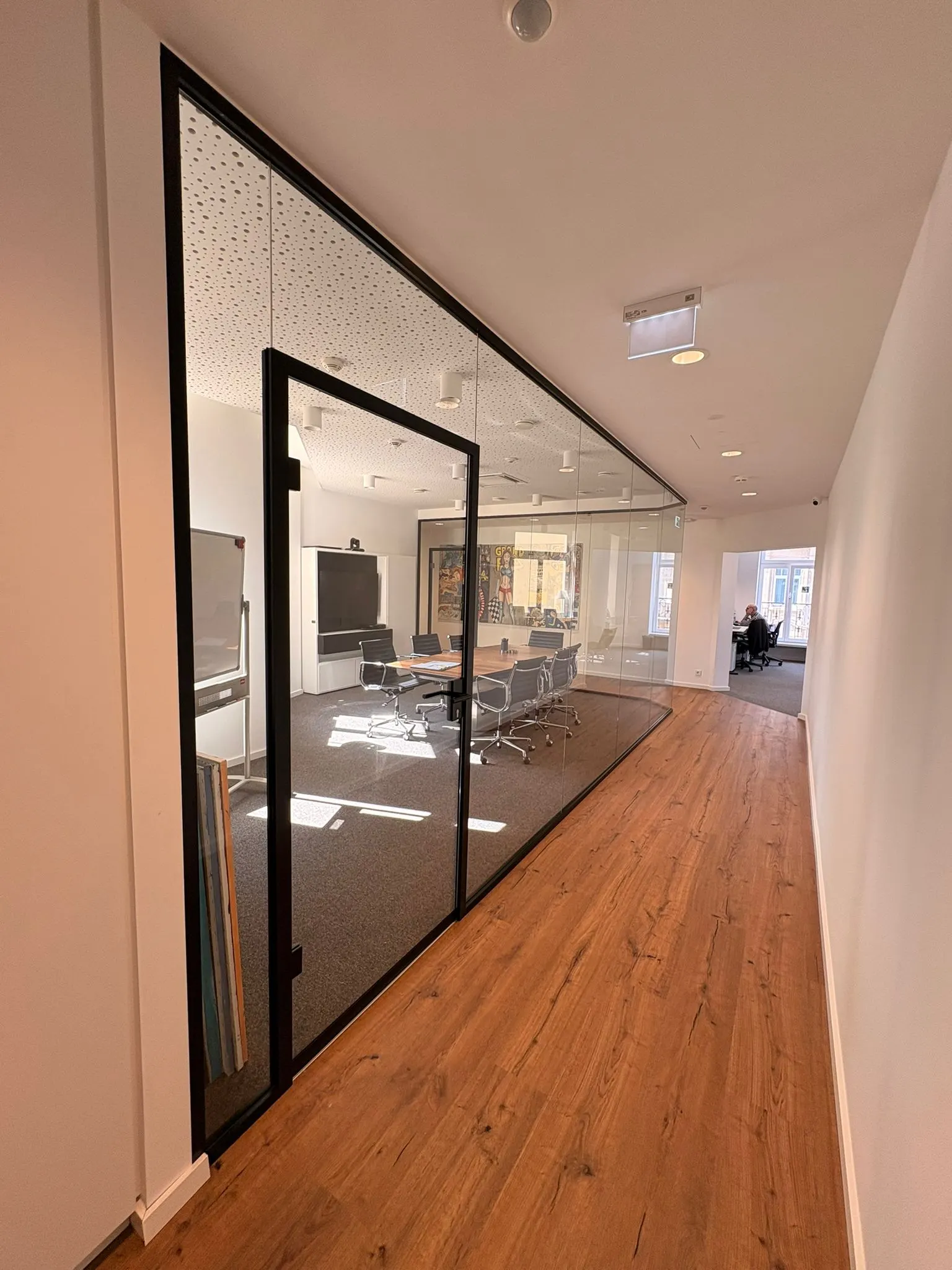

Salle de conférence
L'espace le plus sensible acoustiquement : les réunions doivent être inaudibles depuis l'open space. Un Rw de 45 dB minimum est généralement requis pour assurer une confidentialité satisfaisante. Le quint-it qi2 peut atteindre 49 à 51,6 dB selon la configuration.
Bureau de direction
Confidentialité des conversations téléphoniques et des discussions stratégiques. La cloison vitrée offre la transparence et la visibilité souhaitées tout en garantissant une isolation sonore suffisante.
Cabinet médical ou paramédical
La confidentialité des consultations est une obligation légale dans de nombreux contextes. Une cloison acoustique certifiée permet de répondre à ces exigences tout en maintenant un espace ouvert et lumineux.
Salle de créativité / focus room
Les espaces de travail intensif nécessitent une isolation des distractions sonores extérieures. La cloison acoustique vitrée offre à la fois la focalisation et la connexion visuelle avec l'open space.
Accueil et réception
Isole les discussions de l'accueil du bruit de l'open space, tout en maintenant la visibilité et l'accessibilité. La cloison translucide ou en verre clair préserve l'aménagement ouvert.
Studio d'enregistrement ou formation
Pour les espaces nécessitant une isolation phonique maximale, la double configuration VSG acoustique atteint 49 à 51,6 dB — comparable à une cloison maçonnée standard.
Les quatre facteurs qui déterminent la performance acoustique d'une cloison vitrée
La masse du vitrage
Plus le verre est lourd et épais, plus il absorbe l'énergie sonore. C'est pourquoi les configurations VSG acoustique (2× 12,5 mm) atteignent les meilleures valeurs : le film acoustique SI de 0,5 mm entre les deux feuilles dissipe l'énergie mécanique des ondes sonores.
Les joints périmétraux
Les sons passent par les interstices autant que par la surface vitrée. Le système quint-it qi2 utilise des joints spéciaux sur tout le périmètre de chaque panneau et de chaque porte. Le jointement des profils est une étape clé de la mise en œuvre (taping).
Le joint de sol de la porte
La porte est le point faible acoustique de toute cloison. Le système qi2 intègre des joints de bas de porte doubles qui s'écrasent au contact du sol lors de la fermeture pour éliminer l'espace sous la porte.
Les profils et l'assemblage
Les profils de montant du système qi2 sont conçus pour éviter les ponts acoustiques : les transmissions solidiennes (son qui passe par la structure) sont minimisées par les matériaux amortissants intégrés dans les profils.
Note technique
Le point « taping » (jointoiement à la bande) de tous les raccords de profils est indispensable pour atteindre les valeurs certifiées. Vitralux réalise cette étape méticuleusement lors de la pose.
Cloison Acoustique quint-it qi2 — Spécifications
| Système | quint-it Deutschland GmbH — système qi2 (Zweifachverglasung) |
|---|---|
| Site fournisseur | www.quint-it.de |
| Principe acoustique | Double vitrage VSG acoustique + joints périmétraux + joint bas de porte |
| Performances porte max | Rw = 51,6 dB — mesure S 12334-18 (qi2-Wand, 2× VSG acoustique 12,5 mm) |
| Performances cloison max | Rw = 49 dB — mesure S 12334-26 (qi2-V12, 2× VSG acoustique + modules) |
| Institut de certification | Fraunhofer IBP Munich — série 12334 — déc. 2024 / fév. 2025 |
| Vitrages acoustiques | VSG-Akustik 12,5 mm (film SI 0,5 mm) · VSG standard 12,76 mm (PVB 0,76 mm) |
| Vitrage minimum | 2× VSG acoustique pour atteindre les meilleures performances |
| Joint bas de porte | Double joint d'écrasement intégré — indispensable pour les portes acoustiques |
| Taping | Jointoiement de tous les profils — étape clé de la mise en œuvre |
| Démontable | Oui — système modulaire intégralement récupérable |
| Documentation | PV Fraunhofer IBP série 12334 disponible sur demande |
Questions fréquentes sur la cloison acoustique quint-it qi2
Rw est l'indice d'affaiblissement acoustique pondéré, mesuré selon la norme EN ISO 717-1. Une paroi avec Rw = 40 dB réduit le son perçu d'un facteur 100. Un Rw de 51,6 dB signifie qu'une conversation normale à 65 dB de l'autre côté de la cloison sera perçue à environ 13 dB — soit un murmure à peine audible. À titre de comparaison, une bonne cloison maçonnée de 10 cm atteint environ 45 à 50 dB.
Oui. Le verre VSG acoustique est disponible en clair (transparent). La transparence n'affecte pas les performances acoustiques : c'est la composition du vitrage (double VSG avec film acoustique SI) qui détermine l'isolation, pas l'aspect visuel. Les configurations dépolies (Satinato) sont également disponibles pour les espaces où la confidentialité visuelle est souhaitée en plus de la confidentialité acoustique.
Pour une salle de conférence de bureau standard, la configuration porte qi2-Wand avec 2× VSG acoustique (Rw = 51,6 dB) ou qi2-Tür avec 2× VSG acoustique (Rw = 45,6 dB) est recommandée pour la porte, et la configuration qi2-V12 avec 2× VSG acoustique + modules (Rw = 49 dB) pour la cloison. Vitralux définit la configuration optimale lors de la visite technique en tenant compte de vos exigences spécifiques.
Le son est un phénomène physique qui trouve toujours le chemin de moindre résistance. Même avec un vitrage acoustique très performant, les moindres interstices entre les profils créent des « courts-circuits acoustiques » qui dégradent considérablement l'isolation globale. Le jointement à la bande (taping) de tous les raccords de profils est l'étape qui transforme une cloison « correcte » en cloison « certifiée ». Vitralux réalise cette étape avec rigueur.
Oui. La documentation de tests Fraunhofer IBP série 12334 est disponible sur demande auprès de Vitralux. Elle peut être transmise aux maîtres d'ouvrage, aux bureaux de contrôle acoustique, aux ingénieurs structure et aux architectes qui souhaitent valider les performances du système. Elle inclut les références exactes des mesures (numéros de fichier S 12334-xx) et les conditions d'essai.
